Série CL

Rupert Neve est une légende. Ses contributions dans les domaines de l'enregistrement et de la production audio ont commencé bien avant notre époque, et se perpétuent sous la forme de préamplis micro, égaliseurs, compresseurs, et les consoles de mixage devenus des repères absolus en audio professionnel. De toute évidence, le son de M. Neve est à prendre avec le plus grand sérieux. C’est donc un honneur que lui et son entreprise, Rupert Neve Designs, aient officiellement reconnu la technologie VCM (Virtual Circuitry Modeling) de Yamaha comme étant la première en son genre capable de modéliser avec précision le son analogique riche et expressif qu'ils ont défendu pendant si longtemps. Grâce à la technologie VCM, l'audio numérique est enfin capable d’égaler la qualité sonore de ces circuits analogiques. VCM, développé par Toshi Kunimoto (alias "Docteur K") et son équipe chez Yamaha, la "K Lab" division, est un concept de modélisation de circuits électroniques qui simule de manière efficace les caractéristiques les plus détaillées de composants de circuits électroniques, depuis de simples composants comme les condensateurs et résistances jusqu’aux circuits à semi-conducteurs les plus complexes, avec une précision inégalée. Mais la précision n'est pas la seule considération : la musicalité est aussi essentielle, et la modélisation VCM offre les deux à la fois. Les consoles de la série CL intègrent des modélisations VCM du célèbre égaliseur Neve Portico 5033 et du compresseur/limiteur Portico 5043, développés en étroite collaboration avec Rupert Neve Designs. Une gamme étendue d’autres égaliseurs et compresseurs VCM de qualité studio est également disponible dans la console. Vous entendrez la différence.

Grâce à une collaboration approfondie avec la société Dan Dugan Sound Design, le célèbre mélangeur automatique de microphones Dan Dugan, basé sur des algorithmes avancés, est intégré d’origine aux consoles de la Série CL. La configuration est facile : il suffit d’insérer le processeur dans la voie de console (16 instances au maximum) pour obtenir une distribution optimisée automatiquement des gains des microphones. Le contrôle des gains est souple et naturel, comme si le mixage était assuré par des opérateurs humains expérimentés. Par ailleurs, ce système réduit efficacement les problèmes de Larsen et de filtre en peigne. Pour les applications de voix parlée en direct, sans script préalable, libéré de la gestion des faders, l’opérateur peut se concentrer sur d’autres détails, pour des mixages d’une qualité encore supérieure.

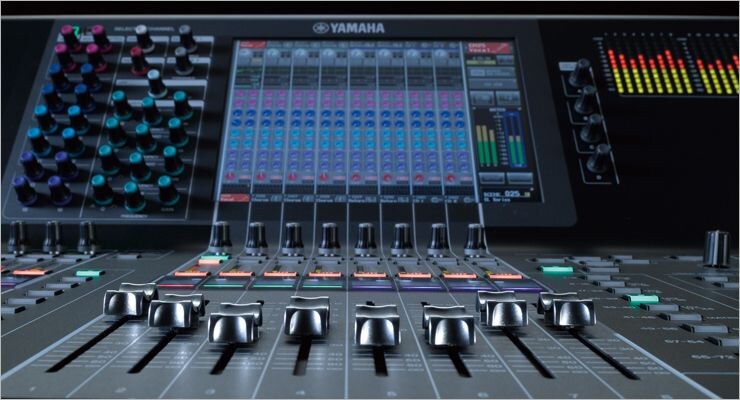

La continuité visuelle claire entre les faders physiques de la section Centralogic et les contrôles virtuels à l'écran, via le panneau de la console aux courbes élégantes, rappelle le coté direct et limpide des modules de voie des consoles analogiques. Vous pouvez assigner instantanément n'importe quelle voie d'entrée ou de sortie de la console à la section Centralogic, par groupes de 8 voies.

La page Selected Channel visualise de façon détaillée les nombreux contrôles et fonctions disponibles pour la voie en cours de sélection. Les contrôleurs physiques correspondants, situés à gauche de l'écran, sont repérés et disposés de la même façon que les contrôles à l'écran, pour un accès et une exploitation faciles et intuitifs. La Série CL apporte un certain nombre d'améliorations à cette interface, aujourd'hui devenue standard, pour une facilité d'utilisation sans précédent.

Aucun détail de la forme ou la fonction n’a été négligé, comme la nouvelle courbure élégante des capuchons de faders, qui s'adapte confortablement aux doigts, sous n'importe quel angle. Ces capuchons intègrent des inserts antidérapants, assurant une friction idéale pour des fondus progressifs, sans perte de contrôle. La visibilité est importante aussi, de sorte que les bords des boutons sont sculptés pour donner une vue claire de la position du fader, à peu près sous n'importe quel angle.

Les labels affichant le nom de la voie au-dessus de chaque fader sont personnalisables, passant à un corps de caractère plus grand sur les noms courts ; ils visualisent également les valeurs de panoramique et de fader. Sous chaque label se trouve une barre lumineuse, dont la couleur peut être choisie parmi huit différentes : ce sont les mêmes que celles utilisées dans l'écran tactile central, ce qui permet d’identifier très vite les tranches et les groupes. La luminosité est réglable, pour une visibilité optimale dans toutes les conditions d'éclairage ambiant.

Les courbes des consoles CL sont non seulement élégantes, mais elles assurent la meilleure visualisation possible de tous les contrôles et affichages depuis la position de l'opérateur. La continuité visuelle n'est pas rompue depuis les faders Centralogic jusqu'à l'écran. Le repose-coudes est en chêne véritable, en luxueuse finition ébène, dans la lignée de la sophistication visuelle et tactile de toute la console.

Un accès limité aux fonctions de la console CL peut être mis en place pour les opérateurs les moins expérimentés (afin de prévenir les accidents) par le biais de multiples jeux de clés d'utilisateurs qui peuvent être stockées dans la console elle-même *, ainsi que sur la clef USB. * Cette fonctionnalité sera disponible ultérieurement (update de firmware).

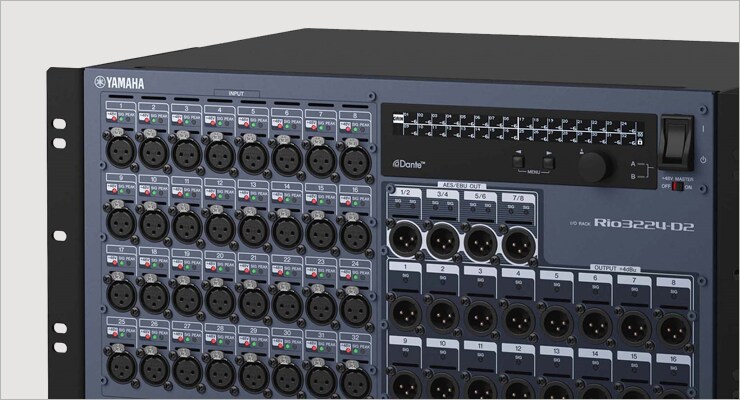

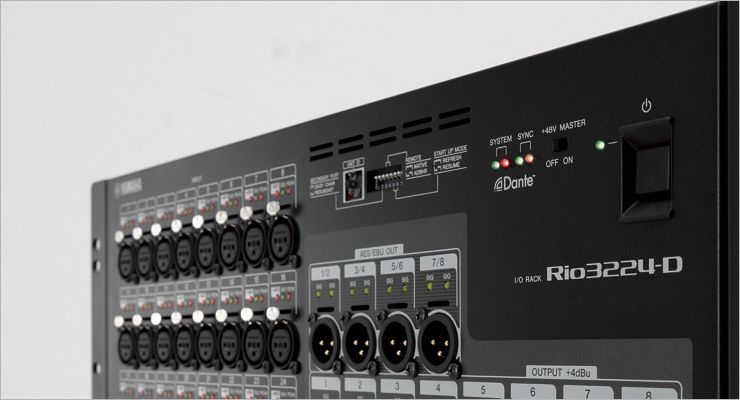

Le Dante est directement compatible avec la topologie de réseau en étoile, ce qui permet de connecter jusqu'à 8 racks d'entrée/sortie à une même console de la Série CL, en les installant là où ils sont le plus utiles. Il suffit de paramétrer quelques micro-interrupteurs DIP pour repasser à une topologie en cascade (daisy chain) si nécessaire.

Autre avantage du réseau audio Dante : la possibilité de mettre en place des systèmes rapidement et facilement, même complexes. Dans la plupart des cas, les appareils présents sur le réseau sont reconnus et configurés automatiquement. Et comme les opérations de patch qui exigent habituellement un ordinateur séparé peuvent s'effectuer directement depuis la console CL, il est très facile de modifier une configuration initiale.

Dante permet également d'obtenir facilement une fiabilité système maximale. La topologie de réseau en étoile autorise l'utilisation de liaisons redondantes (Primary et Secondary) au niveau de chaque périphérique, pour la plus grande fiabilité dans des applications critiques. Avec ce type de configuration, un dysfonctionnement dans un câble ou un composant réseau ne fera pas "tomber" l'ensemble du système. Le spectacle continue !

Dans ce cas de figure, le Dante assure non seulement une plus grande souplesse système, mais aussi une meilleure interopérabilité. Les opérations de découverte et de patch d'un amplificateur NEXO NXAMP, qui s'effectuent normalement depuis un ordinateur sur lequel tourne le logiciel Dante Controller, peuvent désormais s'effectuer directement depuis l'écran tactile de la console CL, lorsque la carte réseau Dante NXDT104 est installée.

* Version de firmware CL V 1.5 ou supérieure obligatoire

Quand on partage un même rack d'entrée/sortie entre plusieurs consoles, un inconvénient évident est que tout changement de gain effectué sur une console se répercute de façon indésirable sur les autres. La fonction de compensation de gain implémentée sur les consoles CL assure que lorsque le gain analogique est modifié sur une console, la compensation correspondante est automatiquement appliquée, en numérique, sur les autres, ce qui assure que le niveau du signal arrivant du rack d'entrée/sortie vers les autres consoles reste constant.

La compensation de gain appliquée après les réglages de gain analogique initiaux est configurée et effectuée intégralement dans le domaine numérique. Le contrôle du gain numérique est une autre fonctionnalité originale, propre à la Série CL, qui contribue à une utilisation extraordinairement souple et efficace et à l'intégration de tout le système.

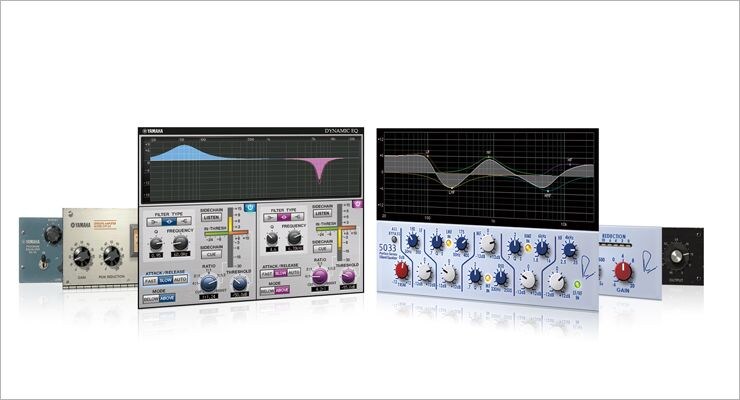

Comme leur nom l'indique, les "racks virtuels" que proposent les consoles de la Série CL rassemblent en un endroit facilement accessible les différents processeurs de signal dont vous avez besoin pour vos applications, comme des racks de périphériques analogiques traditionnels. Le nouveau rack Premium des Séries CL peut héberger jusqu'à 8 instances des 6 égaliseurs et processeurs de dynamique offerts, notamment l'égaliseur Rupert Neve Designs Portico 5033 et le compresseur/limiteur Portico 5043. La possibilité d'utiliser ainsi certains des effets de studio les plus apprécias pour vos mixages en concert vous aide à assurer une qualité sonore inégalée, dans n'importe quelle salle.

Outre le Premium Rack décrit précédemment, les consoles de la Série CL possèdent un rack d'effets permettant d'utiliser simultanément jusqu'à 8 effets parmi 46 programmes d'ambiance et 8 traitements en insertion, tous d'une exceptionnelle qualité. Même si un rack d'égaliseurs séparé est disponible sur les bus de sortie, il est possible de remplacer n'importe lequel des 8 effets du rack d'effets par un égaliseur graphique si nécessaire.

Les consoles CL possèdent également des racks permettant d’insérer des égaliseurs graphiques 31 bandes sur les bus de sortie selon les besoins pour égalisation de la salle ou autres fonctions. Un même rack peut accueillir jusqu'à 16 égaliseurs graphiques (GEQ) 31 bandes utilisables simultanément. Chacun de ces GEQ peut être commuté individuellement en mode Flex15GEQ, fournissant ainsi deux canaux d'égalisation utilisant jusqu'à 15 bandes chacun. Avec un rack complet de GEQ fonctionnant en mode Flex15GEQ, vous disposez ainsi d'un total de 32 canaux d'égalisation graphique.

L'application de station de travail audio Nuendo Live a été spécifiquement conçue pour l'enregistrement multipiste. Elle assure un contrôle et un suivi complet des opérations, pour un fonctionnement optimal même dans les situations de spectacle vivant les plus difficiles. Un plug-in d'extension autorise une intégration optimale avec les consoles de la Série CL, jusqu'aux noms des canaux, marqueurs, contrôles de transport, etc.

Dante Virtual Soundcard : Le logiciel Dante Virtual Soundcard est livré avec les consoles CL et les racks d'entrée/sortie Rio3224-D/Rio1608-D. Il autorise un enregistrement multipiste direct sur une station de travail basée sur macOS ou Windows, sans devoir utiliser d'interface audio entre la console et l'ordinateur. Vous pouvez ensuite utiliser une application de station de travail de hautes performances, comme Nuendo Live de Steinberg, pour enregistrer jusqu'à 64 pistes en qualité studio, avec possibilités d'édition.

Virtual Sound Check : cette fonction permet d'envoyer instantanément les pistes en lecture sur le logiciel de station de travail aux entrées de la console. Ce qui permet d'utiliser les enregistrements multipistes pour effectuer des sound checks virtuels, en l'absence des musiciens. Vous pouvez ainsi utiliser l'enregistrement du concert de la veille pour le sound check aujourd'hui.

Rien de plus facile que d'enregistrer en 2 pistes au format MP3. Il suffit de brancher une clé USB sur le port USB du panneau avant de la console, puis de lancer l'enregistrement. Aucun autre équipement n'est nécessaire. Bien sûr, il est également possible de lire des fichiers MP3 présents sur la clé USB, pour diffusion de musique de fond ou d'effets sonores.

Avec l'application CL StageMix, un iPad devient une télécommande sans fil qui peut être utilisée pour configurer et exploiter les consoles CL à distance, sur scène ou dans le public. Les CL5 et CL3 proposent même un emplacement pour l’iPad intégré, offrant un support pratique pour accéder aux fonctionnalités de contrôle supplémentaires. Il existe aussi une application CL Editor pour ordinateurs sous Windows ou macOS, compatible avec une utilisation en ligne et la configuration et l’édition hors ligne. En plus de l'affichage de la tranche sélectionnés et de la vue d'ensemble, l'éditeur CL facilite la gestion des données de scène, le patch, l'édition des labels de tranches, et bien plus encore. Il est même possible d'utiliser le StageMix CL et l’éditeur CL simultanément.

Le traitement Lake est devenu un standard pour les traitements d'enceintes en diffusion live. L’alliance entre Yamaha et Lab.gruppen apporte le processing Lake dans les consoles de la série CL, via la carte d'expansion MY8-LAKE. La carte MY8-LAKE gère 8 entrées et 8 sorties en Mesa (égalisation système), 4 entrées/12 sorties en Contour (crossover), et 4 entrées/4 sorties + 2 entrées/6 sorties en mode combiné Mesa & Contour. Bien que principalement destiné au traitement d'enceintes, l’égalisation asymétrique Mesa peut également se révéler très utile sur des sources en entrée. Faire tourner l'application Lake Controller sur un ordinateur compatible de gérer plusieurs périphériques Lake dans le système, et la compatibilité rapprochée avec le logiciel de mesure Smaart ® contribue à un calage système sans problème et efficace.

La carte MY16-Dugan est un mélangeur automatique, développé en collaboration avec Dan Dugan Sound Design. Elle permet le contrôle automatique des gains micro sur un maximum de 16 canaux. Plutôt que d'utiliser des noise gates pour ouvrir et fermer les canaux, le système Dugan utilise le partage des gains et des crossfades pour assurer une gestion progressive et naturelle des niveaux des micros.

Pour les applications nécessitant un grand nombre de canaux d'entrée, les consoles de la Série CL peuvent être connectés en cascade via des cartes d'entrée/sortie (par exemple une MY16-AE) installées dans leurs emplacements pour cartes d'extension mini-YGDAI.

L'application Yamaha Console File Converter permet de partager des données entre un certain nombre de consoles de mixage numériques Yamaha de types différents. Les consoles de la Série CL sont incluses dans la version la plus récente. Vous pouvez ainsi partager des données entre des consoles CL, PM5D, M7CL et LS9, ce qui évite de devoir reprogrammer un concert à partir de zéro, même si vous utilisez une console de type différent.

Jusqu'à 300 configurations complètes de la console peuvent être stockées sous forme de « Scènes » et rappelées instantanément en cas de besoin. Les fonctions Recall Safe, Focus, et Preview sont également disponibles.

Un délai allant jusqu'à 1000 ms sur les canaux d'entrée facilite le recalage temporel des micros ; un délai de même valeur (1000 ms) est disponible sur les ports de sortie. Il est utile pour compenser la distance entre enceintes de rappels par exemple.

Toutes les voies d'entrée et de sortie proposent un égaliseur paramétrique 4 bandes et deux processeurs de dynamique (un seul processeur de dynamique sur les sorties). Ces processeurs possèdent un filtre passe-haut (HPF) pour chaque entrée, et l'un peut aussi fonctionner en tant que déesseur de grande efficacité, appliquant des algorithmes de traitement avancés (avec mode passe-bande).

Contrôler plusieurs niveaux de faders d’entrées devient encore plus souple grâce aux 16 groupes de DCA.

Vous pouvez assigner autant de voies que vous le désirez à n'importe lequel des 8 groupes de Mute, afin de couper/rétablir instantanément des sons dans le mix. La nouvelle fonction Dimmer Level permet d'atténuer le niveau de plusieurs tranches simultanément à une valeur donnée.

De nombreuses fonctions de la console sont assignables à chacune des 16 touches de fonctions programmables comme le Sends on Fader, le Tap Tempo, le Set by Sel, etc., pour accès immédiat

Un accès limité aux fonctions de la console QL peut être mis en place pour les opérateurs les moins expérimentés (afin d'éviter les accidents) : il suffit de programmer des jeux de touches utilisateur, mémorisables dans la console elle-même ou sur clé USB.

L'interface GPI 5 entrées/5 sorties permet de commander la console CL par des sélecteurs externes, ou d’envoyer des ordres On/Off à des appareils externes.

Le système de sonorisation intègre, en façade, une console CL et, en retours sur le côté de la scène, une console QL, que sa fonction Port to Port permet d'utiliser comme boîtier d'entrée/sortie, avec des possibilités comparables à celles d'un rack de la Série R, ce qui réduit la taille et la complexité globales du système.

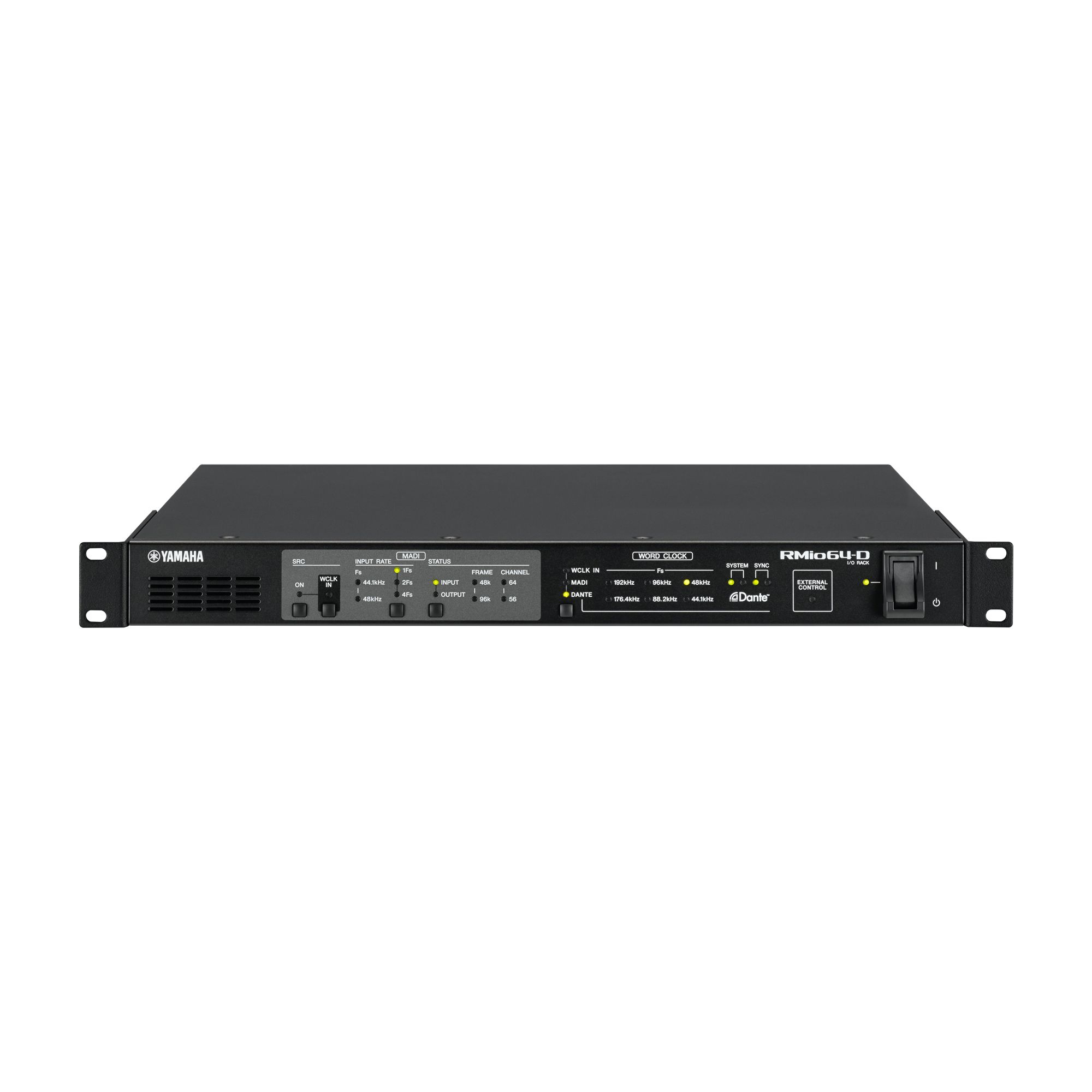

Le RMio64-D assure la conversion en MADI du signal Dante du système, pour transmission à un car régie garé hors de la salle. Les conversions de fréquence d'échantillonnage disponibles dans le RMio64-D résolvent efficacement les problèmes de synchronisation de wordclock.

Les connexions aux enceintes d'écoute Surround et à l'enceinte d'ordres dédiée s'effectuent via les connecteurs OMNI OUT de la console ou par l'intermédiaire d'un slot d'extension Mini-YGDAI.

Les sources Surround externes sont envoyées à la console via un slot d'extension Mini-YGDAI, ce qui permet de commuter et d'écouter les signaux depuis la console. Les signaux Surround peuvent aussi être envoyés à un indicateur de niveau Surround externe via un slot d'extension Mini-YGDAI.
