Commutateur L2 intelligent optimisé pour Dante et PoE+ pour les systèmes ADECIA de grande/moyenne taille.
Gamme de produits

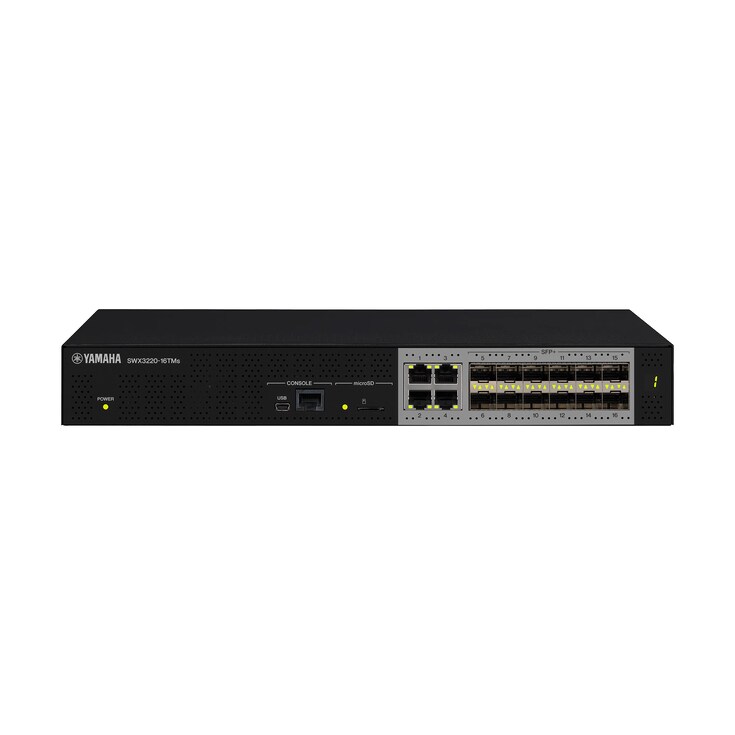

SWX3220-16TMsCommutateur L3
Commutateur L3 standard avec 16 ports
- 12 ports SFP+ et 4 ports multi-gigabit (100M/1G/2.5G/5G/10G)
- Serveur RADIUS intégré pour une gestion avancée de la sécurité
- Supporte PTPv2 TC (Transparent Clock)
- Compatibilité avec Yamaha LAN Monitor
SWX3220-16MTCommutateur L3
Commutateur L3 standard avec 16 ports
- 4 ports SFP+ et 12 ports multigigabit (100M/1G/2.5G/5G/10G)
- Serveur RADIUS intégré pour une gestion avancée de la sécurité
- Supporte PTPv2 TC (Transparent Clock)
- Compatibilité avec Yamaha LAN Monitor
SWX2322P-16MTCommutateur L2
Commutateur intelligent L2 PoE++ avec 16 ports
- 12 ports multigigabit (100M/1G/2,5G/5G/10G) avec PoE++ et 4 ports SFP+
- Serveur RADIUS intégré pour une gestion avancée de la sécurité
- IEEE 802.3bt avec PoE++ fournissant jusqu'à 90 W par port (Total : 250 W)
- Supporte PTPv2 TC (Transparent Clock)
SWX2320-16MTCommutateur L2
Commutateur intelligent L2 avec 16 ports
- Ports disponibles : 12 ports Multi-Gigabit (100M/1G/2.5G/5G/10G) et 4 ports SFP+
- Serveur RADIUS intégré pour une gestion avancée de la sécurité
- Supporte PTPv2 TC (Transparent Clock)
- Compatibilité avec Yamaha LAN Monitor
Options
SFP-SWRT-LRModule SFP
Module SFP+ pour réseau audio 10Gbps
- Distance de transmission maximale : 10 km*
- Câbles compatibles : Fibre optique monomode (9/125μm)
- Normes réglementaires : IEEE802.3ae, 10GBASE-LR
- Connecteur : connecteur LC à 2 broches
- Longueur d'onde optique : 1 310 nm
- Disponible pour SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
- *La performance du produit peut ne pas être conforme aux spécifications si la fibre optique ou le raccord sont insuffisants.
SFP-SWRT-SRModule SFP+
Module SFP+ pour réseau audio 10Gbps
- Distance de transmission maximale : OM1 (62,5/125μm) : 33m, OM2 (50/125μm) : 82m, OM3 (50/125μm) : 300m, OM4 (50/125μm) : 400m
- Câbles compatibles : Fibre optique multimode (50/125μm, 62,5/125μm)
- Normes réglementaires : IEEE802.3ae, 10GBASE-SR
- Connecteur : connecteur LC à 2 broches
- Longueur d'onde optique : 850nm
- Disponible pour SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
SFP-SWRG-LX
Module SFP pour les commutateurs de la série SWR
- Distance de transmission maximale : 10 km*
- Câbles compatibles : Fibre optique monomode (9/125μm)
- Normes réglementaires : IEEE802.3z, 1000BASE-LX
- Connecteur : connecteur LC à 2 broches
- Longueur d'onde optique : 1 310 nm
- Disponible pour SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
- *La performance du produit peut ne pas être conforme aux spécifications si la fibre optique ou le raccord sont insuffisants.
SFP-SWRG-SX
Module SFP pour les commutateurs de la série SWR
- Distance de transmission maximale : 550m (50/125μm) / 300m (62.5/125μm)*
- Câbles compatibles : Fibre optique multimode (50/125μm, 62,5/125μm)
- Normes réglementaires : IEEE802.3z, 1000BASE-SX
- Connecteur : connecteur LC à 2 broches
- Longueur d'onde optique : 850nm
- Disponible pour SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
- *La performance du produit peut ne pas être conforme aux spécifications si la fibre optique ou le raccord sont insuffisants.
DAC-SWRT-3M
Câble à attachement direct pour réseau audio 10Gbps
- Câble Twinax 30AWG, passif
- Longueur du câble : 3m
- Disponible pour SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
DAC-SWRT-1M
Câble à attache directe (DAC) pour réseau audio 10Gbps
- Câble Twinax 30AWG, passif
- Longueur du câble : 1m
- Disponible pour SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
Fonctionnalités
Produits et services réseau Yamaha
Yamaha a été précurseure non seulement dans le domaine des connexions entre instruments de musique et technologies numériques, mais également dans celui des connexions qui enrichissent le quotidien à travers les infrastructures réseau.
S'appuyant sur l'expertise de Yamaha tant en matière de traitement des signaux qu'en innovations dans le domaine des instruments électroniques, nous avons efficacement transféré ces compétences vers les technologies réseau. Depuis plus de 20 ans, nous jouons un rôle essentiel dans le développement de l'internet, qui est devenu un élément vital de la société moderne.
Résolument tournés vers l'avenir, nous nous engageons à fournir des services et une assistance encore meilleurs pour rendre vos connexions plus fluides et plus pratiques que jamais. Nous continuons à innover et à améliorer la façon dont vous vous connectez.
Commutateurs 10-Gigabit/Multi-Gigabit pour un déploiement flexible dans les réseaux à haute capacité
L'amélioration des coeurs de réseaux est devenue cruciale pour les entreprises, les salles de concert et d'autres installations en raison de la demande croissante de vidéo et d'audio de haute qualité avec une faible latence. En introduisant des commutateurs prenant en charge l'Ethernet 10 gigabits/multigigabits, notre gamme crée un environnement idéal pour les dorsales nécessitant des vitesses, des capacités et des possibilités élevées. Ces commutateurs intelligents L3 prennent en charge les systèmes traitant un trafic média accru sur plusieurs segments, tandis que nos commutateurs L2 sont parfaits pour la transmission de médias audio et vidéo sur un seul segment. Comme nos autres produits existants, cette gamme élargie est égalementcompatible avec Yamaha LAN Monitor et comprend une série de fonctions optimisées pour les systèmes Dante.
Optimisation en un clic
La sélection du profil SDVoE dans l'interface Web met automatiquement à jour les paramètres de snooping IGMP du commutateur afin de les optimiser pour SDVoE.

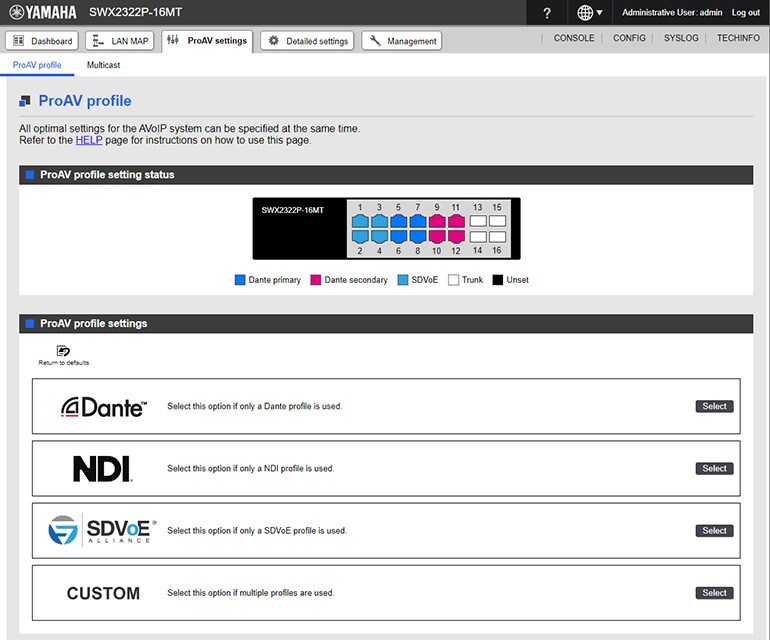

En un seul clic, ProAV Settings dans l'interface graphique attribue sans effort des paramètres aux ports pour les principaux profils ProAV tels que Dante, NDI et SDVoE, ce qui facilite plus que jamais l'utilisation de SDVoE et de Dante sur le même commutateur.

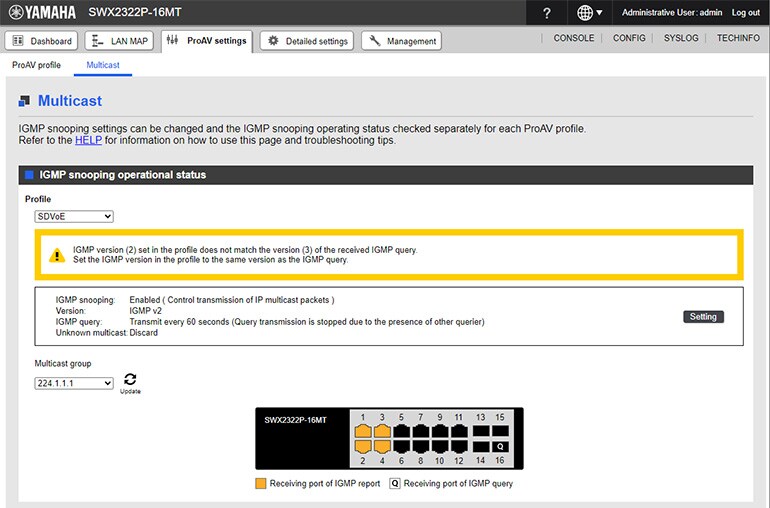

En outre, l'écran Paramètres ProAV de l'interface graphique vous permet de vérifier rapidement les paramètres et les opérations de multidiffusion, pour un dépannage plus rapide et plus facile dans les réseaux ProAV.
Créez des réseaux à haut débit et à grande capacité avec des vitesses de 10 Gigabit et Multi-Gigabit
Les ports LAN des SWX2320-16MT et SWX3220-16MT prennent en charge cinq vitesses (100M/1G/2,5G/5G/10Gbps) et optimisent la vitesse du réseau en fonction des appareils connectés. Alors que la demande de vitesse et de capacité augmente en raison du nombre croissant d'appareils sans fil, de l'accroissement du trafic des communications audiovisuelles et de l'accès de plus en plus fréquent à des fichiers volumineux, des commutateurs LAN plus rapides permettent de gérer en douceur des charges qui encombreraient des réseaux à 1 Gbps. Les réseaux qui utilisent déjà des câbles Cat5e ou Cat6 peuvent être accélérés jusqu'à 5 Gbps en remplaçant leurs commutateurs GbE par ces modèles. Des réseaux à 10 Gbps peuvent être créés en utilisant des câbles Cat6A avec ces modèles.
-
Amélioration des réseaux existants
-
Construire des réseaux à haut débit
Visibilité du réseau et gestion intelligente (Yamaha LAN Monitor)
La gestion efficace du réseau Dante repose sur un ensemble de paramètres tels que le trafic réseau, l'état du commutateur et les informations sur chacun des appareils Dante. Utilisée avec les commutateurs de la série SWP/SWR/SWX, le logiciel dédié Yamaha LAN Monitor pour les ordinateurs Windows fournit sur un seul écran une vue complète de tous les paramètres nécessaires. C’est ce type de présentation graphique qu’on qualifie de « visibilité du réseau ». Vous pouvez même prendre un instantané de l'état normal du réseau et définir une alarme qui vous prévient au moindre changement de l'un des paramètres, pour permettre d’identifier et de résoudre rapidement et facilement les problèmes. On peut aussi lancer l’application Dante Controller d’un seul clic à partir de Yamaha LAN Monitor, ce qui constitue une solution réseau Dante complète sur un seul ordinateur.

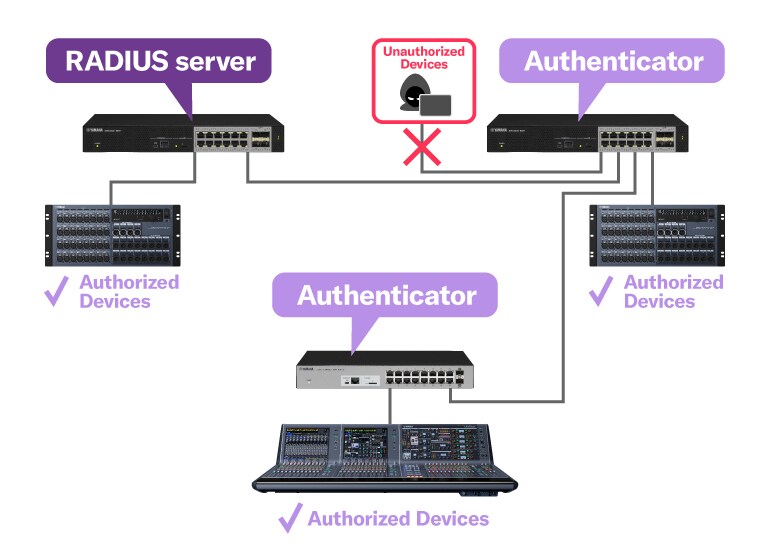

Gestion intelligente de la sécurité
La fonction de serveur RADIUS intégrée complète la fonctionnalité VLAN incluse dans les SWX2320-16MT/SWX3220-16MT. En configurant un commutateur comme serveur RADIUS et en y reliant d'autres commutateurs, il est possible de bloquer efficacement l'accès non autorisé au réseau pour une sécurité accrue, même dans les installations complexes à grande échelle. L'authentification des appareils peut être configurée rapidement et facilement via une interface web graphique.

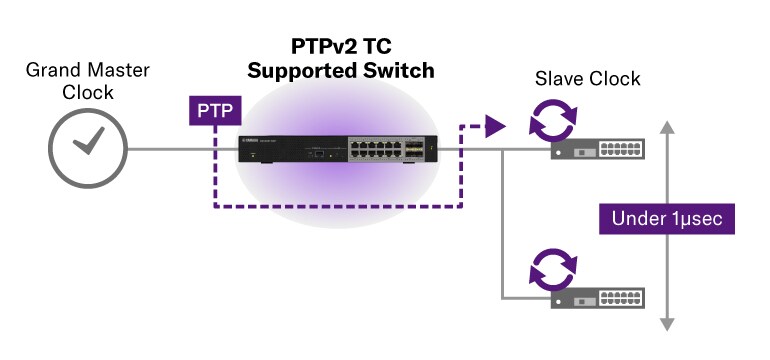

Prise en charge de la synchronisation temporelle PTPv2 TC de 1 μsec ou moins
Afin de fournir la synchronisation temporelle de haute précision nécessaire à la lecture audio et vidéo synchronisée et à d'autres applications, IEEE 1588 PTPv2 TC (Transparent Clock) est pris en charge avec les réseaux 1 Gbps/10 Gbps. Cette fonctionnalité ajoute des données de temps de retard aux messages PTP lorsqu'ils passent par les commutateurs, ce qui permet une précision de synchronisation entre les appareils de 1 μsec ou moins lorsque des performances en temps réel sont requises.
Options pour une conception et une installation flexibles du système
Un certain nombre d'options sont disponibles pour les séries SWR/SWX, notamment des équerres de montage en rack et des supports muraux qui facilitent l'installation dans divers endroits, et des modules SFP qui permettent une communication longue distance pour une configuration globale et une installation flexibles du système. Le tableau ci-dessous répertorie les options disponibles pour chaque modèle de commutateur SWR et SWX.
| Accessories → Switches ↓ |
SFP-SWRT-LR (SFP+ module) |
SFP-SWRT-SR (SFP+ module) |
SFP-SWRG-LX (SFP module) |
SFP-SWRG-SX (SFP module) |
DAC-SWRT-3M (Direct Attached Cable) |
DAC-SWRT-1M (Direct Attached Cable) |
RK-SWR (Rack-mount) |
WK-SWR (Wall-mount) |
|---|---|---|---|---|---|---|---|---|
| SWX3220-16TMs | ||||||||
| SWX3220-16MT | ||||||||
| SWX2322P-16MT | ||||||||
| SWX2320-16MT | ||||||||
SWX2310P-28GT |
||||||||
| SWR2310-28GT | ||||||||
| SWR2310-18GT | ||||||||
| SWR2310-10G | ||||||||
| SWR2311P-10G | ||||||||
| SWX2210P-10G | ||||||||
| SWR2100P-10G | ||||||||
| SWR2100P-5G |
*Les supports sont inclus.
-

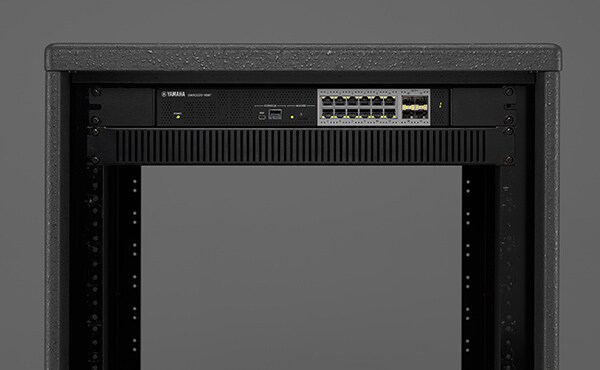

Installation en rack (SWX3220-16MT + équerre de montage)
*Si vous prévoyez de monter l'appareil en rack avec un appareil qui a tendance à générer de la chaleur tel qu'un amplificateur, veillez à laisser un espace minimum de 1U entre les appareils.
-

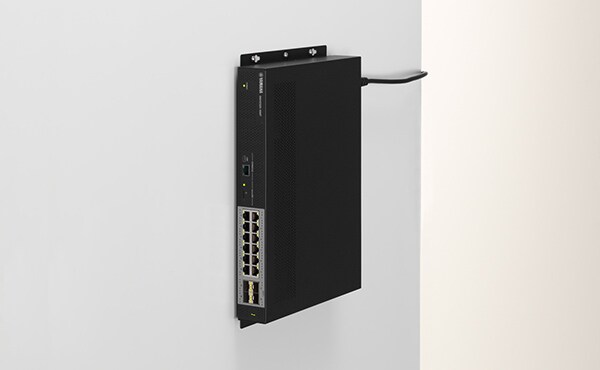

Installation murale (SWX2320-16MT + support de montage mural)
*Le support mural permet de fixer l'appareil au mur ou au plafond à une hauteur maximale de 2 mètres
*Ne pas installer les ports LAN vers le haut
Termes techniques
Qu'est-ce que Dante ?
Dante remplace le câblage analogique ou multiconducteur lourd et coûteux par des câbles LAN tels que CAT5e et CAT6.
Comme Dante utilise le routage logique plutôt que des connexions physiques point à point, le réseau peut être configuré en utilisant les ports disponibles en quelques clics.
Les systèmes équipés de Dante peuvent également être facilement étendus.
En outre, Dante prend en charge la configuration de la redondance, ce qui garantit la fiabilité même dans les situations d'urgence.
Qu'est-ce que le SDVoE ?
SDVoE (Software Defined Video over Ethernet) est une norme internationale pour le marché de l'audio/vidéo professionnel (ProAV) qui permet de transmettre de la vidéo et de l'audio haute définition 4K sur des communications de 10 gigabits.
En combinant des encodeurs/décodeurs SDVoE et des contrôleurs avec un commutateur 10 Gigabit, il est possible de configurer des murs vidéo et des systèmes multivues.
Cela permet de prendre en charge de manière flexible la mise en œuvre de l'affichage numérique dans un grand nombre d'installations, notamment les aéroports, les écoles, les évènements e-sport et les entreprises.
Qu'est-ce que la certification NDI ?
Ces commutateurs Yamaha des séries SWR et SWX sont les premiers au monde à obtenir la certification NDI dans la catégorie des commutateurs réseau.
Cette certification garantit une compatibilité totale avec les produits de l'écosystème NDI Certified, sans même nécessiter une intégration native NDI. Les commutateurs Yamaha offrent une expérience sans effort et une connexion de haute qualité au sein de n'importe quel réseau et flux de travail NDI.
NDI (Network Device Interface) est une norme de connectivité vidéo révolutionnaire qui permet la transmission transparente de vidéos de haute qualité, d'audio et de métadonnées sur des réseaux IP standard. Grâce à la technologie NDI, les appareils tels que les caméras, les commutateurs et les serveurs multimédias présents sur le même réseau peuvent se découvrir et se connecter automatiquement les uns aux autres, ce qui élimine le besoin de configurations complexes ou de câblages dédiés.
Cette norme de connectivité ouverte permet aux producteurs d'accéder à un nombre pratiquement illimité de sources vidéo et de les utiliser au sein de leur réseau, ce qui améliore considérablement la flexibilité et l'évolutivité des flux de production en direct. Qu'il s'agisse d'événements en direct, de broadcast ou de post-production, la norme NDI transforme la production vidéo traditionnelle en intégrant de manière transparente toutes les sources sur le réseau.
NDI® est une marque déposée de Vizrt NDI AB.
Systèmes
Modèle PoE++

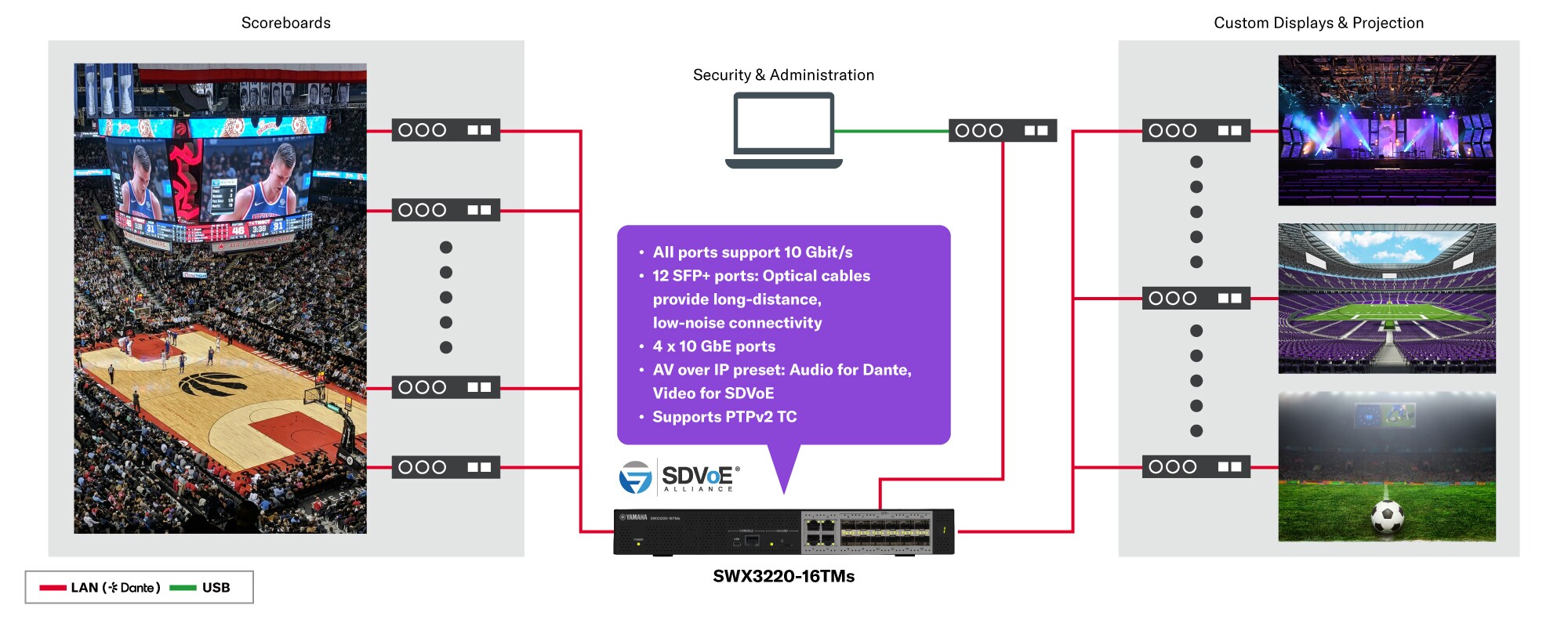

Modèle SFP+ multiple
Informations connexes
Produits connexes
Actualités
* Les spécifications peuvent être modifiées sans préavis. Les couleurs et les finitions illustrées peuvent différer de celles des produits réels.
