Discontinué

Racks de la série R (A/N N/A) : 2è génération

Gamme de produits

Rio3224-D2Rack d'entrées/sorties

  • Discontinué

Ce rack d’entrées/sorties offre une haute capacité et d’excellentes performances ; il est compatible avec les consoles Yamaha CL et QL et avec les systèmes RIVAGE PM. Il possède 32 entrées analogiques, 16 sorties analogiques et 8 canaux de sortie numériques AES/EBU. Le Rio3224-D2 se connecte directement aux réseaux audionumériques Dante, pour une configuration système d’une grande souplesse. Il est équipé de deux alimentations secteur intégrées, assurant une fiabilité élevée, et d’un écran affichant des caractères et des graphismes, pour une confirmation visuelle immédiate.

  • 32 analog inputs and 16 outputs, and 8 digital outputs.
  • Redundant connections are supported with primary and secondary connectors. Daisy chain connections are also supported.
  • Comprehensive display and local control of gain and other parameters.
  • Dual power supply units are built in for high reliability.
  • Power consumption: 120W
  • Dimensions (WxHxD): 480 x 220 x 368mm (18.9" x 8.7" x 14.5")
  • Net Weight: 13.5 kg (29.8 lbs)

Rio1608-D2Rack d'entrées/sorties

  • Discontinué

Ce rack d’entrée/sortie de hautes performances offre 16 entrées analogiques et 8 sorties analogiques ; il est compatible avec les consoles Yamaha CL et QL et avec les systèmes RIVAGE PM. Le Rio1608-D2 se connecte directement aux réseaux audionumériques Dante, pour une configuration système d’une grande souplesse. Il est équipé de deux alimentations secteur intégrées, assurant une fiabilité élevée, et d’un écran affichant des caractères et des graphismes, pour une confirmation visuelle immédiate.

  • 16 analog inputs and 8 outputs.
  • Redundant connections are supported with primary and secondary connectors. Daisy chain connections are also supported.
  • Comprehensive display and local control of gain and other parameters.
  • Dual power supply units are built in for high reliability.
  • Power consumption: 72W
  • Dimensions (WxHxD): 480 x 132 x 368mm (18.9" x 5.2" x 14.5")
  • Net Weight: 9.6 kg (21.2 lbs)

Fonctionnalités

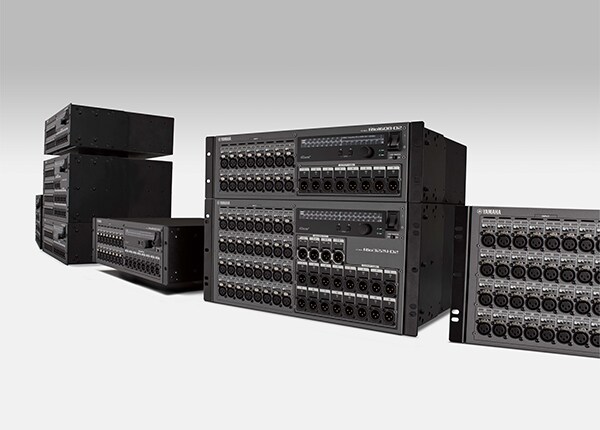

Racks d'entrée/sortie compatibles Dante, avec qualité sonore, fiabilité et affichages améliorés

Les Yamaha Rio3224-D2 et Rio1608-D2 sont des unités de rack E/S hautes performances dotées d'un réseau audio Dante intégré. Conçus et fabriqués pour offrir une transparence sonore exceptionnelle conformément à la philosophie du « son naturel » de Yamaha, ils jouent un rôle essentiel dans le soutien des capacités de performance de la console associée, offrent une grande liberté de placement et de combinaison multi-unités, et permettent une redondance pour une grande fiabilité. Les Rio3224-D2 et Rio1608-D2 sont non seulement des composants standard du système de mixage numérique RIVAGE PM7, mais ils sont également entièrement compatibles avec les consoles de mixage numériques des séries CL et QL, offrant d'excellentes performances audio et opérationnelles qui tirent le meilleur parti du potentiel de réseautage Dante.

Tutoriel vidéo

  • Yamaha RIVAGE/CL/QL: En quoi les nouveaux racks d'entrée/sortie Rio-D2 peuvent améliorer votre système !

    Kevin Kimmel, Responsable produit consoles chez Yamaha Corporation of America, présente deux nouveaux racks d'entrée/sortie compatibles Dante : les Rio3224-D2 et Rio1608-D2. Ces racks d'entrée/sortie s'utilisent aussi bien avec le nouveau système de mixage numérique RIVAGE PM7 qu'avec les séries CL et QL de consoles de mixage numériques.

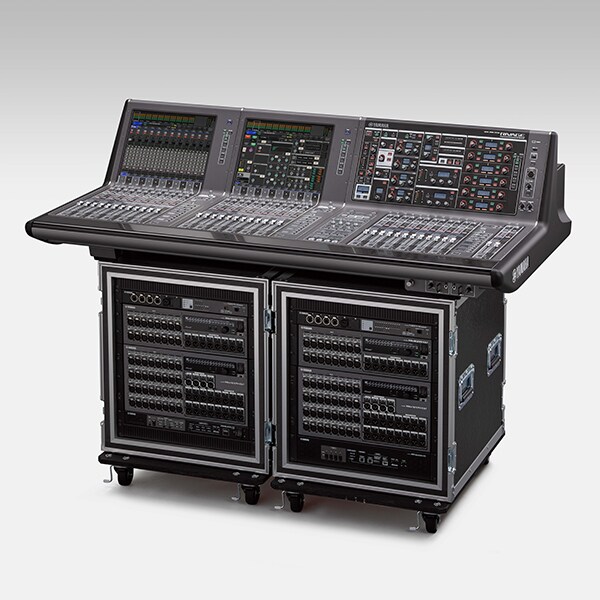

Série RIVAGE PM : Quand la qualité audio favorise la liberté créatrice

Les racks d'entrée/ Rio3224-D2 et Rio1608-D2 se situent pleinement dans la lignée de l'approche constante adoptée par Yamaha en matière de sonorisation live. Le son sur scène doit être capté avec clarté, puis mis en forme par l'ingénieur du son selon ses exigences. Les circuits analogiques développés pour la première génération de racks d'entrée/sortie Rio3224-D et Rio1608-D ont été revus, afin d'obtenir un son allant encore plus loin dans le concept de "son naturel" mis en avant par Yamaha, et des performances globales à la hauteur de la qualité des systèmes RIVAGE PM.

Protocole réseau Dante, assurant une plus grande souplesse de configuration système

Le protocole de réseau audio Dante, signé Audinate, assure une totale souplesse au niveau de la configuration et de la mise en œuvre du système. Avec Dante, vous pouvez utiliser librement pratiquement n'importe quelle combinaison d'appareils adaptée à votre application, et les placer là où c'est le plus pratique. Le protocole autorise également la redondance : le système continue à fonctionner même en cas de problème. L'application logicielle Dante Controller assure une gestion facile et souple des assignations des signaux aux différents appareils du réseau.

Outre sa compatibilité avec le standard AES67 d'interopérabilité audio sur IP, le protocole Dante apporte d'autres fonctionnalités précieuses, comme Dante Device Lock, qui évite toute manipulation non autorisée, ou Dante Domain Manager, pour une authentification utilisateur efficace et une sécurité basée sur la fonction de chacun.*

* Pour plus d'informations sur le logiciel Dante Domain Manager, reportez-vous au site Web Audinate.

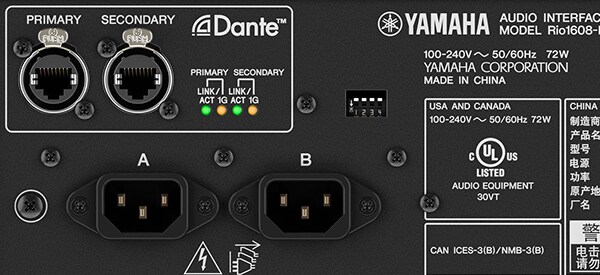

Double alimentation secteur redondante et circulation d'air améliorée, plus silencieuse

Le défaut d'alimentation est un risque majeur sur n'importe quel périphérique d'entrée/sortie audio. Les racks d'entrée/sortie Rio3224-D2 et Rio1608-D2 sont équipés d'origine de deux alimentations secteur, ce qui réduit les risques de défaillance en cours de spectacle. Si un problème survient sur l'une des alimentations, l'appareil bascule sur la seconde, sans aucune interruption. La circulation d'air interne a également été revue, ce qui réduit le bruit de ventilation et procure un meilleur silence de fonctionnement.

Affichage de caractères et amélioration des contrôles

Autre raffinement apporté par les Rio3224-D2 et Rio1608-D2 : leurs afficheurs gèrent des caractères et des icônes, et non simplement des indicateurs LED basiques. Ils permettent donc une confirmation rapide des paramètres Dante ainsi que l'affichage de niveaux, de valeurs de gain, de filtres passe-haut, d'alimentation fantôme, etc. Il est également possible de modifier les valeurs de gain, des filtres passe-haut et d'alimentation fantôme directement depuis l'interface utilisateur du rack d'entrée/sortie, et même de les verrouiller si nécessaire. Le contrôle à distance via l'application logicielle R Remote est également possible.

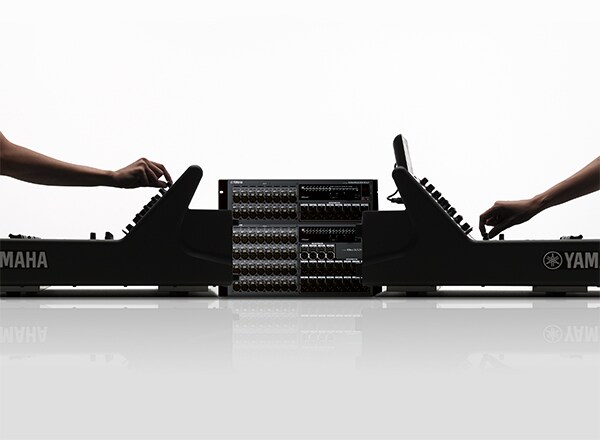

Compensation numérique des modifications de gain analogiques

Lorsque plusieurs consoles sont connectées à un même rack d'entrée/sortie, et que les opérateurs à ces consoles modifient le gain analogique sur des voies, chacun de leur côté, le résultat est le plus souvent imprévisible, parfois indésirable. Les Rio3224-D2 et Rio1608-D2 possèdent une fonction de compensation de gain agissant automatiquement sur le gain dans le domaine numérique, afin de compenser les modifications de gain analogique. Le signal audio est envoyé sur le réseau à un niveau constant.

Systèmes

Système RIVAGE PM : 96 kHz, Dante & réseau TWINLANe

Au sein d'un système RIVAGE PM, il est possible de combiner et d'utiliser simultanément des racks d'entrée/sortie Rio3224-D2/Rio1608-D2 connectés en Dante, et des racks d'entrée/sortie RPio622/RPio222 connectés via TWINLANe. Un réseau Dante peut accueillir jusqu'à 24 périphériques Dante, y compris des racks Rio3224-D2/Rio1608-D2, tandis qu'un réseau TWINLANe peut accueillir jusqu'à 8 racks RPio622/RPio222 Le système global peut travailler en 96 kHz.

Système CL/QL : Rétro-compatibilité, souplesse du réseau Dante

Les racks d'entrée/sortie de deuxième génération Rio3224-D2 et Rio1608-D2 I/O peuvent être utilisés conjointement avec des racks Rio3224-D et Rio1608-D de première génération, sur un même réseau. Outre le contrôle à distance depuis des consoles de mixage numériques des Séries CL ou QL, les Rio3224-D2 et Rio1608-D2 autorisent un contrôle direct de nombreux paramètres depuis l'interface utilisateur du rack. Il est donc possible de remédier à des problèmes inattendus directement sur scène, sans devoir interrompre le workflow en façade.

Informations connexes

Produits connexes

Études de cas

Solutions associées

Actualités

* Les spécifications peuvent être modifiées sans préavis. Les couleurs et les finitions illustrées peuvent différer de celles des produits réels.
