Les commutateurs de la série SWP2 permettent l'optimisation des réglages pour le réseau Dante et la configuration des VLANs par simple commutation de micro-interrupteurs DIP.
Yamaha LAN Monitor rend la topologie globale du réseau clairement visible, donnant à l'utilisateur une vue d'ensemble de la façon dont plusieurs commutateurs et appareils du réseau Dante sont interconnectés. Il suffit de connecter un ordinateur au commutateur SWX/SWP/SWR le plus proche et de lancer le logiciel Yamaha LAN Monitor.
Fonctionnalités
Fonction Network Visibility
La gestion efficace du réseau Dante repose sur un ensemble de paramètres tels que le trafic réseau, l'état du commutateur et les informations sur chacun des appareils Dante. Utilisée avec les commutateurs de la série SWP/SWR/SWX, le logiciel dédié Yamaha LAN Monitor pour les ordinateurs Windows fournit sur un seul écran une vue complète de tous les paramètres nécessaires. C’est ce type de présentation graphique qu’on qualifie de « visibilité du réseau ». Vous pouvez même prendre un instantané de l'état normal du réseau et définir une alarme qui vous prévient au moindre changement de l'un des paramètres, pour permettre d’identifier et de résoudre rapidement et facilement les problèmes. On peut aussi lancer l’application Dante Controller d’un seul clic à partir de Yamaha LAN Monitor, ce qui constitue une solution réseau Dante complète sur un seul ordinateur.
*Le nom du logiciel Yamaha Audio Network Monitor a été changé en Yamaha LAN Monitor.
LAN Mapping pour une vue globale complète du réseau
Il est parfois long et difficile de bien saisir la façon dont sont connectés plusieurs commutateurs situés dans des emplacements différents, ainsi que la connexion des périphériques réseau à ceux-ci. Le logiciel Yamaha LAN Monitor permet de visualiser clairement la topologie globale de votre réseau, en présentant de façon limpide les interconnexions entre commutateurs et périphériques Dante. Il suffit de connecter un PC sous Windows au switch SWR2100P le plus proche, puis de lancer le logiciel Yamaha LAN Monitor.
Statut des ports et utilisation de la bande passante
Le logiciel Yamaha LAN Monitor offre une visualisation du statut des ports et un affichage de la bande passante, indiquant clairement le statut de connexion de chacun des ports des commutateurs, des informations sur les appareils connectés, la vitesse de communication et l’utilisation effective de la bande passante disponible sur chaque port.
Information périphériques Dante
Les informations et la supervision sont disponibles pour tout appareil Dante connecté à un commutateur de la série SWP/SWR/SWX sur le réseau. Il est possible de visualiser le statut du port Primary et du port Secondary, et le statut d’émission-réception des données, aspects importants pour une communication audio Dante stable et fiable. Ces fonctionnalités vous permettent de garder en permanence un œil sur la « santé globale » du réseau.

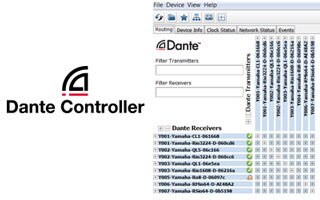

Lancement de Dante Controller en un clic
L’interface utilisateur du logiciel Yamaha LAN Monitor dispose d'un bouton permettant de lancer Dante Controller d’un simple clic (le logiciel Dante Controller doit être installé sur l’ordinateur). Ce passage facile entre Yamaha LAN Monitor et Dante Controller permet un contrôle intégral du réseau Dante depuis un seul ordinateur.

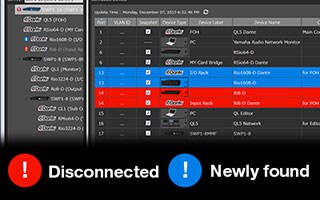

Fonction Snapshot pour repérer facilement les problèmes
Une fois qu’il est configuré comme vous le désirez, vous pouvez prendre un instantané ("snapshot”) du statut du réseau. Le logiciel tient ensuite compte de la valeur des différents paramètres et vous alerte au moindre changement. Ainsi, vous pouvez prendre un instantané du réseau pendant une répétition, et vous serez ensuite alerté si un câble est débranché, si un périphérique est éteint ou si un mauvais branchement intervient juste avant le concert, par exemple.

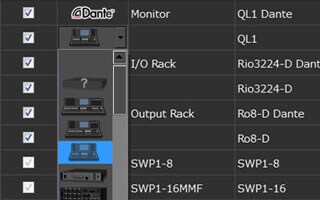

Identification des périphériques avec icônes, labels et commentaires
Identifier les périphériques reliés à un commutateur par leur adresse IP ou MAC est une approche difficile et sujette à erreurs. Les périphériques Dante connectés sont repérés dans le logiciel Yamaha LAN Monitor par une icône Dante et par un numéro d’identification (Device ID) entré précédemment via le logiciel Dante Controller. Vous pouvez aussi entrer des informations supplémentaires dans les champs "Label" et "Comment", par exemple l’emplacement du périphérique.
Paramètres détaillés du commutateur et mises à jour firmware
L’interface graphique Web de chaque périphérique peut être rappelée, afin d’assurer un accès aux paramètres avancés et à autoriser les mises à jour du firmware.
Superviser collectivement et redémarrer à distance des appareils répartis dans une zone étendue
Si un appareil supervisé ne répond pas à un Ping, le logiciel juge qu'un problème s'est produit et arrête automatiquement l'alimentation en PoE de cet appareil, avant de la rétablir quelques instants plus tard. L'appareil surveillé redémarre alors, et tente de revenir en ligne. En gérant collectivement le statut des appareils répartis sur une zone étendue, on assure un fonctionnement plus régulier et facile.
