SWP1

Optimisation Dante et fonction Network Visibility

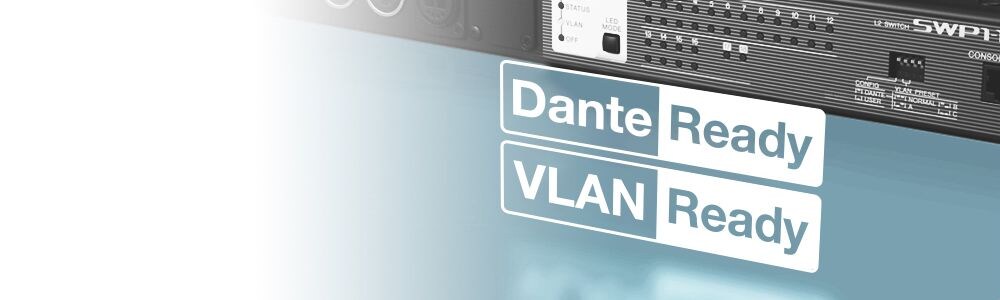

Optimisation Dante par micro-interrupteur DIP

Les réseaux Dante simples ne sont pas difficiles à configurer et à utiliser, mais à mesure que la complexité du réseau s’accroît, les switches utilisés doivent être optimisés pour une utilisation sur réseau Dante afin d’obtenir la meilleure stabilité. Configurer la QoS, l’IGMP Snooping et d’autres paramètres sur un switch intelligent peut devenir une tâche complexe, demandant des connaissances spécialisées, relevant davantage du domaine d’un technicien informatique que de celui d’un ingénieur du son. La Série SWP1 permet de rappeler directement une configuration optimisée Dante en agissant sur un micro-sélecteur DIP. Aucune connaissance particulière, aucune formation préalable n’est requise.

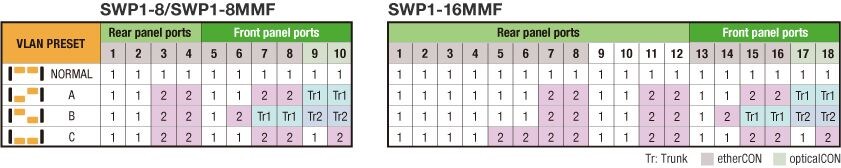

Trois presets type de VLANs

Pour être vraiment efficace, un réseau doit être capable de gérer plusieurs services simultanément : communication Dante, StageMix et autres fonctions d’appareils intelligents, contrôle via ordinateur de consoles numériques ou d’amplificateurs, etc. Mais plus un même réseau assure de tâches de communication, plus il risque d’y apparaître des interférences et des problèmes. Utiliser des domaines de VLAN (réseaux virtuels) pour isoler les différents types de données constitue la solution idéale, mais une telle configuration informatique demande un certain savoir-faire en informatique. La Série SWP1 propose trois presets de VLAN, sélectionnés par sélecteur DIP. Elle propose aussi un mode USER permettant de personnaliser complètement sa configuration de VLAN. *Les ports 9 et 10 d’un SWP1-8, le port 10 d’un SWP1-8MMF et le port 18 d’un SWP1-16MMF deviennent disponibles lorsque le kit fibre MMF-SWP1 (optionnel) est installé.

*SWP1-8 ports 9 and 10, SWP1-8MMF port 10, and SWP1-16MMF port 18 become available when the optional MMF-SWP1 is installed.

Fonction Network Visibility

Les réseaux Dante simples ne sont pas difficiles à configurer et à utiliser, mais à mesure que la complexité du réseau s’accroît, les switches utilisés doivent être optimisés pour une utilisation sur réseau Dante afin d’obtenir la meilleure stabilité. Configurer la QoS, l’IGMP Snooping et d’autres paramètres sur un switch intelligent peut devenir une tâche complexe, demandant des connaissances spécialisées, relevant davantage du domaine d’un technicien informatique que de celui d’un ingénieur du son. La Série SWP1 permet de rappeler directement une configuration optimisée Dante en agissant sur un micro-sélecteur DIP. Aucune connaissance particulière, aucune formation préalable n’est requise.

*The software name of Yamaha Audio Network Monitor has been changed to Yamaha LAN Monitor.

Fiabilité / connectivité

Connecteurs etherCON pour une fiabilité accrue en live

La fiabilité est un aspect essentiel dans les applications de son live. Rien ne doit pouvoir interrompre le spectacle. Les switches réseau conventionnels possèdent habituellement des connecteurs de type RJ45 identiques à ceux des ordinateurs auxquels ils sont connectés ; la Série SWP1 est équipée de connecteurs de type etherCON, solides et fiables, directement compatibles avec les connecteurs de type etherCON des consoles Yamaha CL/QL et des autres périphériques Dante de la marque

Redondance fibre optique et réseau (option nécessaire pour la redondance)

Les modèles SWP1-8MMF et SWP1-16MMF sont équipés de connecteurs optiques de type opticalCON, compatibles avec de la fibre multi-mode. Ils autorisent tous deux la transmission de données sur des distances maximales de 300 mètres. On peut leur ajouter un module fibre optique optionnel MMF-SWP1, permettant d’utiliser deux autres fibres pour une liaison redondante. Le protocole Rapid Spanning Tree Protocol (RSTP) est également disponible pour les connexions redondantes.

Entrée EXT DC pour redondance d’alimentation

Les switches de la Série SWP1 possèdent un connecteur d’entrée de type XLR-4-32, repéré ‘EXT DC INPUT’, situé à côté de l’embase secteur traditionnelle. Ce connecteur reçoit une tension continue externe de 24 volts, assurant une continuité de fonctionnement même en l’absence de tension secteur. Pour une fiabilité accrue, le connecteur secteur est de type verrouillable (V-Lock), afin de réduire le risque de débranchement accidentel.

Fonction Network Visibility

Les switches réseau Yamaha de la Série SWP1 ont été créés spécifiquement pour donner aux utilisateurs un maximum d’avantages, avec une configuration et une facilité d’utilisation les plus grandes possibles. Ils permettent d’optimiser le réseau Dante en appuyant sur une seule touche et de bénéficier d’une visibilité réseau optimale tout en tirant le meilleur parti des capacités de gestion des flux audio en Dante. Utilisé avec les switches de la Série SWP1, le logiciel Yamaha Audio Network Monitor (sous Windows) autorise un suivi et une gestion complets non seulement des switches SWP1 connectés, mais aussi des périphériques Dante connectés. Le protocole original Yamaha L2MS (Layer 2 Management Service) étend le concept de “visibilité réseau” à tous les périphériques réseau Dante connectés à des switches de la Série SWP1.

Yamaha SWP1 series network switches were specifically created to give users maximum benefit with the greatest possible setup and operating ease. They allow one-touch Dante optimization plus advanced network visibility while taking full advantage of Dante audio flow management capabilities.Yamaha LAN Monitor software for Windows works with the SWP1 series to allow comprehensive monitoring and management of not only any connected SWP1 series switches, but connected Dante devices as well. Yamaha’s original L2MS (Layer 2 Management Service) protocol extends “network visibility” capability to any Dante devices connected to SWP1 series switches.

*The software name of Yamaha Audio Network Monitor has been changed to Yamaha LAN Monitor.

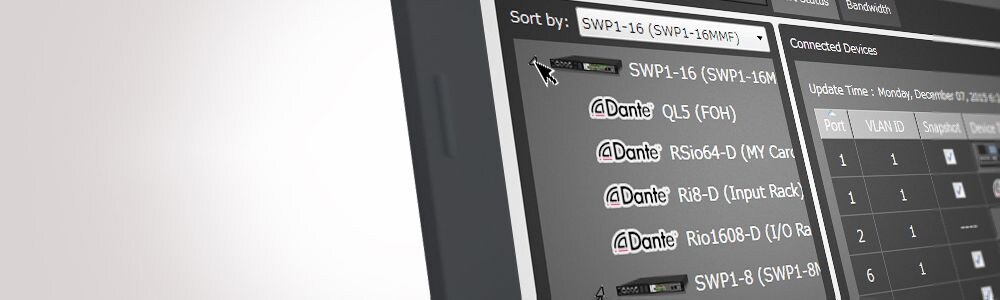

LAN Mapping pour une vue globale complète du réseau

Il est parfois long et difficile de bien saisir la façon dont sont connectés plusieurs switches situés dans des emplacements différents, et celle dont les périphériques réseau sont connectés à ces mêmes switches. Le logiciel Yamaha Audio Network Monitor permet de visualiser clairement la topologie globale de votre réseau, en présentant de façon limpide les interconnexions entre switches et périphériques Dante. Il suffit de connecter un PC sous Windows au switch SWP1 le plus proche, puis de lancer le logiciel Yamaha Audio Network Monitor.

Statut des ports et utilisation de la bande passante

Le logiciel Yamaha Audio Network Monitor possède une visualisation du statut des ports et un affichage de la bande passante, indiquant clairement le statut de connexion de chacun des ports des switches, des informations sur les appareils connectés, la vitesse de communication sur chaque port, et l’utilisation effective de la bande passante disponible sur chaque port.

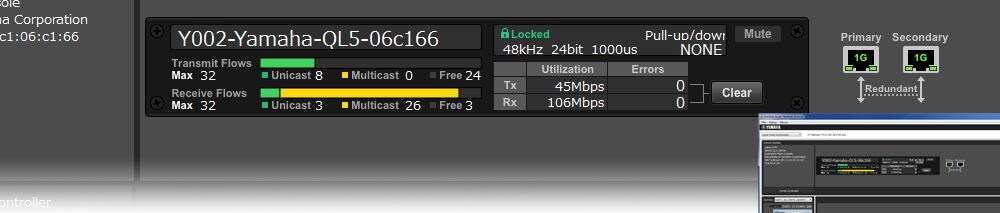

Info périphériques Dante

Les informations et le suivi de périphérique sont disponibles pour tout appareil Dante connecté à un switch de la Série SWP1 sur le réseau. L’utilisateur peut visualiser le statut du port Primary et du port Secondary, et le statut d’émission réception des données, aspect important pour une communication audio Dante stable et fiable. Ces fonctionnalités vous permettent de garder en permanence un œil sur la « santé globale » du réseau.

Lancement de Dante Controller en un clic

L’interface utilisateur du logiciel Yamaha Audio Network Monitor possède, en sa partie supérieure, un bouton Dante Controller, permettant de lancer cet utilitaire d’un simple clic (évidemment, le logiciel Dante Controller doit être installé sur l’ordinateur). Ce passage facile entre Yamaha Audio Network Monitor et Dante Controller autorise un contrôle intégral du réseau Dante depuis un même ordinateur.

Fonction Snapshot pour repérer facilement les problèmes

Une fois qu’il est configuré comme vous le désirez, vous pouvez prendre un “snapshot” du statut du réseau. Le logiciel tient ensuite compte de la valeur des différents paramètres, et vous alerte au moindre changement. Exemple : vous prenez un snapshot du réseau en répétition, et vous serez ensuite alerté si un câble est débranché, si un périphérique est éteint, ou si un mauvais branchement intervient juste avant le concert, par exemple.

Identification des périphériques avec icônes, labels et commentaires

Identifier les périphériques reliés à un switch par leur adresse IP ou MAC est une approche difficile et sujette à erreurs. Les périphériques Dante connectés sont repérés dans le logiciel Yamaha Audio Network Monitor par une icône Dante et par un numéro d’identification (Device ID) entré précédemment via le logiciel Dante Controller. Vous pouvez aussi entrer des informations supplémentaires dans les champs Label et Comment, par exemple l’emplacement du périphérique.

Paramètres du switch détaillés et updates de firmware

L’interface graphique Web de chaque périphérique peut être rappelée, afin d’assurer un accès aux paramètres avancés et à autoriser les updates de firmware.
