RSio64-DRack d'entrées/sorties
Le RSio64-D est une interface audio capable de convertir jusqu'à 64 entrées et 64 sorties Dante depuis/vers n'importe quelles cartes Mini-YGDAI.
Fonctionnalités
Rack d'extension pour cartes Mini-YGDAI
Le RSio64-D est une interface audio qui peut convertir entre Dante et formats Mini-YGDAI jusqu'à 64 entrées et 64 sorties. Il offre ainsi une capacité de routage très polyvalente. Quatre emplacements Mini-YGDAI permettent d’insérer des cartes pour une grande variété de formats d'entrée / sortie, ainsi que des cartes de traitement pour effectuer des connexions à un réseau Dante pour du son live, de l'enregistrement, de la post-production, et d'autres applications. Le RSio64-D prend également en charge la configuration à distance à partir des consoles des séries CL et QL.
Compatibility cards
-
La flexibilité Connectique variée = nombreuses applications
Les cartes Mini-YGDAI offrent une multitude de formats audio et de processing
Plus de 30 types de cartes Mini-YGDAI peuvent être utilisés avec le RSio64-D. Non seulement les cartes E / S qui exploitent des formats tels que AES/EBU ou ADAT, mais aussi des cartes de traitement qui fournissent des capacités telles que les traitements Lake ou le mélangeur automatique de Dan Dugan.

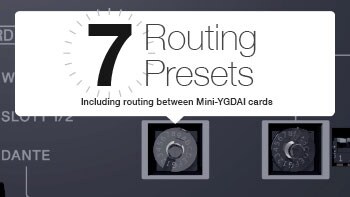

Sept préréglages de routage général, y compris le routage entre les cartes Mini-YGDAI
Pour rendre le RSio64-D encore plus pratique et facile à utiliser en tant que convertisseur de format et routeur, des préréglages pour sept modèles de routage de base sont intégrés, y compris le routage entre cartes Mini-YGDAI. Un commutateur rotatif situé sur le panneau avant permet de sélectionner directement le routage Dante/Mini-YGDAI un à un, le routage Mini-YGDAI/Mini-YGDAI ramifié, ainsi que d'autres options conçues pour convenir à une variété d'applications. Une configuration utilisateur programmable est également fournie.
-
Fiabilité Pas d'interruptions

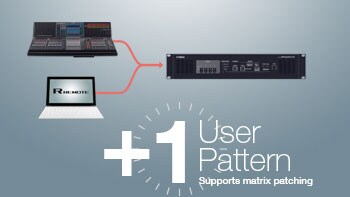

Prise en charge du patching matriciel à partir de R Remote V3 ou d'une console de la série CL/QL
Utilisé avec l'application logicielle R Remote ou une console de la série CL ou QL, le patching matriciel est pris en charge, ce qui permet de mettre en place un routage plus complexe selon les besoins.

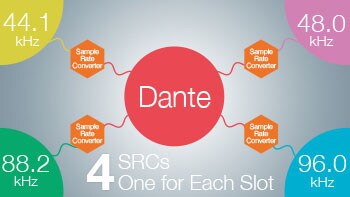

Convertisseurs de fréquence d'échantillonnage pour les quatre emplacements Mini-YGDAI
La synchronisation de l'horloge Word Clock devient un problème lors de l'interfaçage entre différents formats audio. Chaque slot Mini-YGDAI comprend un convertisseur de fréquence d'échantillonnage (SRC) qui permet de connecter des appareils fonctionnant sur des Word Clocks différentes sans provoquer de bruit ou d'interruption du signal.

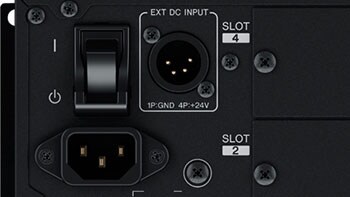

EXT DC INPUT pour les alimentations redondantes
En plus du connecteur principal AC IN, une source d'alimentation externe +24V DC peut être connectée à un connecteur EXT DC INPUT de type XLR-4-32 pour servir de secours à l'alimentation interne principale. L'entrée CA principale est également dotée d'une prise verrouillée (V-Lock) qui permet d'éviter toute déconnexion accidentelle.
Prise en charge de la redondance Dante
La fiabilité est également excellente, avec une prise en charge complète de la redondance des réseaux primaire et secondaire Dante, qui peut contribuer à une infrastructure solide et ininterrompue. Une déconnexion accidentelle d'un câble ou une défaillance d'un commutateur réseau ne perturbera pas le fonctionnement du réseau et n'interrompra pas le signal audio. Dans les cas où la redondance n'est pas nécessaire, les ports primaires et secondaires peuvent être échangés pour une connexion en guirlande rapide et facile.
Systèmes
-
Exemples de systèmes Un potentiel infini
Grâce à la prise en charge de la gamme complète de cartes Mini-YGDAI de Yamaha, à sept modèles de routage prédéfinis et à un modèle de routage programmable par l'utilisateur, le RSio64-D peut servir de composant clé dans une variété presque illimitée d'applications.
Exemple 1 : Interfaçage avec des racks d'amplificateurs et des récepteurs RF
Avec quatre cartes MY16-AE AES/EBU installées, la sortie AES/EBU des récepteurs RF peut être convertie au format Dante et envoyée à une console de la série CL ou QL, tandis que le signal Dante est converti en AES/EBU pour être connecté à des amplificateurs de puissance à entrée numérique. Des convertisseurs de fréquence d'échantillonnage sont fournis pour chacun des emplacements RSio64-D, de sorte que les appareils fonctionnant sur des horloges de mots différentes peuvent être connectés sans causer d'interruptions de signal ou d'augmentation du bruit.
Exemple 2 : Traitement Lake 1
Dans cet exemple, les cartes processeur MY8-LAKE sont installées dans les emplacements 1 et 3, tandis que les cartes MY8-DA96 sont installées dans les emplacements 2 et 4. Avec cette configuration, l'entrée Dante d'une console de la série CL ou QL peut être acheminée vers les cartes MY8-LAKE, puis sortir simultanément via Dante, les sorties AES/EBU de la carte MY8-LAKE et les sorties analogiques de la carte MY8-DA96 après traitement.
* Les convertisseurs de fréquence d'échantillonnage RSio64-D ne peuvent pas être utilisés avec les entrées AES/EBU MY8-LAKE. La synchronisation de l'horloge Word doit être assurée si les entrées AES/EBU MY8-LAKE doivent être utilisées.
Exemple 3 : Traitement Lake 2
Le RSio64-D peut être utilisé comme processeur Lake autonome avec des E/S analogiques et numériques si les cartes MY8-LAKE sont installées dans les emplacements 1 et 3 tandis que les cartes MY8-ADDA96 sont installées dans les emplacements 2 et 4. Cette configuration permet également de connecter les signaux d'entrée analogiques à un réseau Dante.
* Les convertisseurs de fréquence d'échantillonnage RSio64-D ne peuvent pas être utilisés avec les entrées AES/EBU MY8-LAKE. La synchronisation de l'horloge Word CLock doit être assurée si les entrées AES/EBU MY8-LAKE doivent être utilisées.
Exemple 4 : Pont EtherSound et AVIOM
Une carte AVIOM16/O-Y1 AVIOM installée dans le slot 1 permet la connexion à un système de moniteur personnel. Si une carte MY16-ES64 EtherSound est également installée dans le slot 2 tandis que des cartes d'extension MY16-EX I/O sont installées dans les slots 3 et 4, il devient possible de convertir simultanément entre Dante et EtherSound. Les convertisseurs de fréquence d'échantillonnage fournis pour chaque emplacement RSio64-D permettent de connecter des signaux Dante et EtherSound basés sur des horloges de mots différentes sans causer d'interruptions de signal ou d'augmentation du bruit.
Exemple 5 : E/S vidéo
Quatre cartes MY8-SDI-ED embed/de-embed peuvent être installées dans les emplacements RSio64-D pour assurer la conversion bidirectionnelle entre les signaux Dante et HD-SDI/SD-SDI. Les convertisseurs de fréquence d'échantillonnage fournis pour chaque emplacement RSio64-D permettent de connecter des appareils fonctionnant sur des horloges de mots différentes sans causer d'interruptions de signal ou d'augmentation du bruit.
