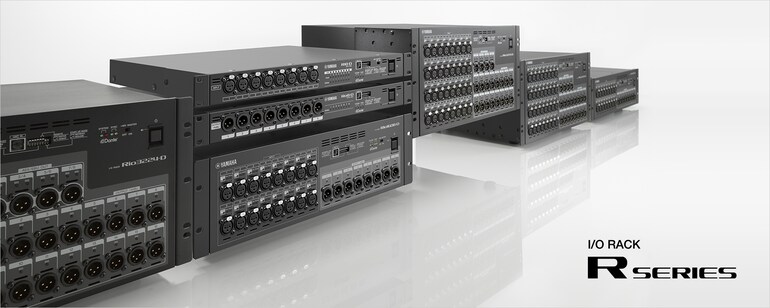

Racks de la série R (A/N N/A)Rack d'entrée/sortie

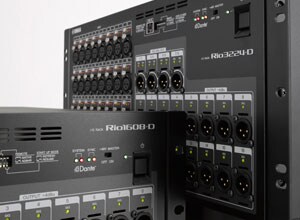

Le ""son naturel et musical» qui a été un élément clé de la politique de conception des séries CL est présent sans compromis dans les racks Rio. Construction mécanique, circuiterie, alimentations, circuits de masse, et sélection des composants ont été exécutés avec une attention méticuleuse portée aux détails et à la qualité, alliée à des performances exhaustive et des tests d'écoute à chaque stade de développement. Le résultat est éminemment naturel, et musical.

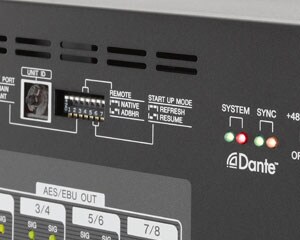

Le protocole de réseau audio Dante développé par Audinate offre une évolutivité du système et une polyvalence exceptionnelles. Le nombre requis d'entrées et sorties audio peut être placé là où il est nécessaire, et le réseau a la capacité de mettre en œuvre des connexions redondantes, afin d'assurer une sécurité de câblage optimale. Avec les composants réseau de la série CL, un système de câblage en ""daisy chain"" peut facilement être mis en place sans avoir besoin de switches réseau. Le logiciel Dante Controler fonctionnant sur un ordinateur permet d'effectuer aisément le patch complet du réseau Dante par la simple visualisation de tous les appareils connectés au réseau.

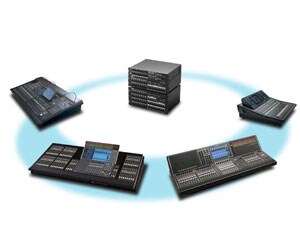

Les composants de la série CL ne sont pas les seuls appareils audio professionnels Yamaha qui travaillent avec les racks Rio. Avec la carte Dante-MY16-AUD Audinate installée, les M7CL, LS9, DME64N, et d'autres appareils compatibles Yamaha pro-audio peuvent être utilisés avec les racks Rio via le résean Dante. Le Rio3224-D, le Rio1608-D et le préampli Ri8-D peuvent même être contrôlé directement depuis l'interface de la console M7CL, LS9 ou autre console compatible.

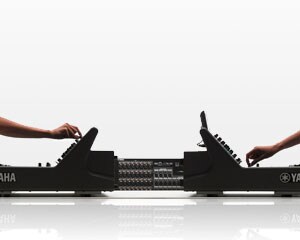

Lorsque plusieurs consoles sont connectées à un rack d'entrées/sorties, des ajustements de gain analogique faites par les opérateurs de console peuvent entraîner des changements de niveau inattendus. Les racks Rio disposent d'une fonction de compensation de gain qui fonctionne avec des consoles de CL pour compenser automatiquement les réglages de gain analogique dans l'étage numérique, de sorte que le niveau sonore émis à partir du rack Rio sur le réseau reste constant.

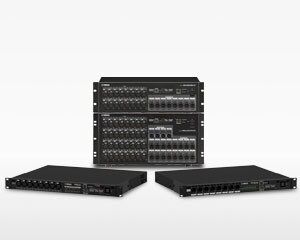

En plus des modèles Rio3224-D et Rio1608-D qui ont été présentés en même temps que les consoles de la série CL, les racks Ri8-D (8 entrées) et RO8-D (8 sorties) sont maintenant disponibles pour compléter une gamme de racks de convertisseurs réseau Dante/analogique. Les possibilités sont nombreuses, ce qui rend facile la mise en oeuvre de système de toutes tailles et de toutes complexité.

R Series I/O units work just as well with Dante-capable devices such as a NEXO NXAMP equipped with the NXDT104 card as they do with CL Series consoles. Discovery and patching for the Rio I/O and NXAMP can be managed directly from the CL console without the need for a computer and Dante Controller software.

The Rio3224-D handles stage-side I/O, while Ri8-D units serve as a portable input racks on stage and at the console position. An Ro8-D is located in the hall’s or theater’s amp room, delivering audio to the system’s power amplifiers.

Rio Series I/O units can be used with a PM5D console and DME64N digital mixing engine to create a 96 kHz system. Rio input signals are mixed at the PM5D, and then returned to the Rio units after processing via the DME64N. Even relatively complex routing like this can be easily managed via simple physical cabling and virtual patching via the Dante Controller software.

* The PM5D and DME64N must be equipped with the Audinate Dante-MY16-AUD interface card.

* The Dante Controller software is required to set up to allow Rio Series head amplifier control from the PM5D console.
