Série DZR

Un traitement intelligent pour allier en permanence clarté et puissance

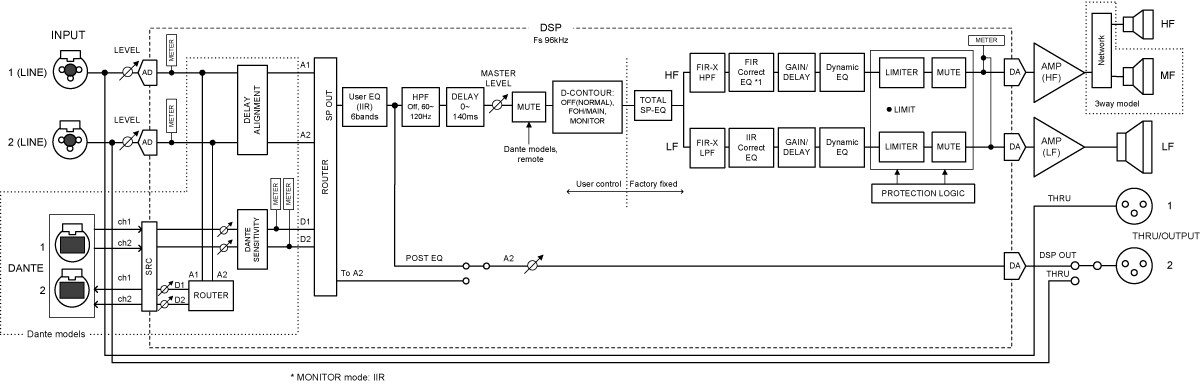

Filtrage évolué FIR-X

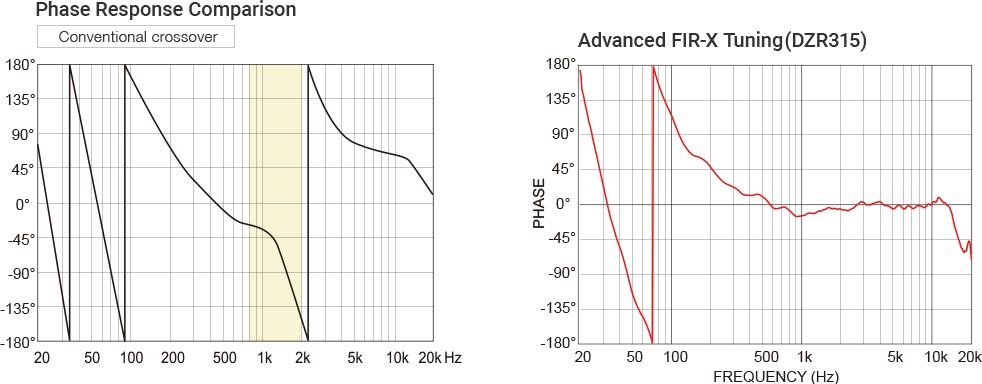

Les processeurs DSP 96kHz permettent de concentrer la puissance considérable des DZR dans un son vraiment haute résolution avec une latence extrêmement faible. Le système de réglage Yamaha Advanced FIR-X améliore considérablement notre technologie de filtrage FIR-X exclusive, qui utilise des filtres FIR à phase linéaire pour le crossover et la correction de l'égalisation. L'utilisation de filtres FIR permet d'obtenir une réponse en fréquence très douce pour une clarté et une image sonore remarquables, sans distorsion de phase. Un filtrage précis par égalisation permet également des ajustements minutieux afin d'obtenir une clarté idéale et le meilleur niveau de pression acoustique de sa catégorie sans dégradation du signal.

Un écran LCD intégré permet aux utilisateurs de naviguer facilement dans les diverses fonctions DSP, de charger des presets et d'effectuer des réglages précis de l'égalisation paramétrique, du délai et du routing. Enregistrez jusqu'à 8 presets utilisateur pour sauvegarder vos propres réglages de paramètres, ou utilisez les presets d'usine dédiés optimisés pour utiliser les séries DZR et DXS XLF combinées. Les utilisateurs peuvent facilement transférer les paramètres enregistrés sur une clé USB.

D-CONTOUR

Le D-CONTOUR est un compresseur multibande intelligent qui garantit que le son de votre DZR reste cohérent et clair quelle que soit la puissance que vous lui demandez. En contrôlant constamment la sortie de plusieurs bandes de fréquences et en appliquant les réglages d'égalisation optimaux pour chacune d'entre elles, même les niveaux de sortie les plus élevés conservent une clarté et une musicalité exceptionnelles.

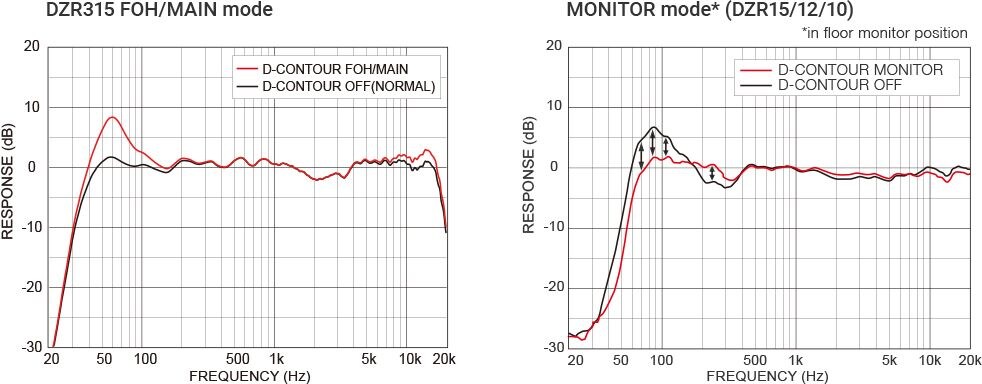

Parfaitement complémentaire du design du coffret des DZR, la fonction D-CONTOUR offre deux modes, FOH/MAIN et MONITOR, permettant un réglage adapté à la configuration de votre système de sonorisation. Le mode FOH/MAIN amplifie les basses fréquences afin de compenser le grave qui manque généralement lorsque les enceintes sont utilisées suspendues ou montées sur un trépied. Le mode MONITOR est optimisé pour l'utilisation en retours de scène, atténuant les basses fréquences problématiques qui peuvent être accentuées par les réflexions sur le sol, et lissant une large gamme de fréquences pour offrir la clarté que les professionnels exigent de leurs retours de scène. Ces deux préréglages ont été perfectionnés en effectuant d'innombrables tests d'écoute avec des ingénieurs du son qualifiés afin de garantir un son cohérent avec une faible distorsion à n'importe quel niveau de sortie.

Fonctions de protection par DSP assurant un niveau de pression acoustique maximal et une plus grande longévité des composants

L'un des avantages des enceintes actives est que la combinaison des transducteurs et des amplificateurs peut être parfaitement adaptée et optimisée pour obtenir les meilleures performances possibles. Lors du développement des séries DZR et DXS XLF, nous avons mesuré et testé la durabilité de chaque transducteur et la sortie globale de l'amplificateur afin de définir des points de limitation optimaux pour chaque modèle grâce à un contrôle DSP précis. Utilisant de nombreuses fonctions de protection identiques à celles utilisées dans nos amplificateurs professionnels haut de gamme, notre puissant DSP surveille en permanence l'état de l'alimentation, des amplificateurs de puissance, des transducteurs et des niveaux de signal, pour protéger chaque composant afin de maintenir des performances optimales tout en prolongeant la durée de vie des composants et des enceintes.

Les premières enceintes de sonorisation professionnelles équipées en Dante

Toutes les enceintes de la série DZR ainsi que les caissons de basses DXS XLF sont disponibles en version Dante ("D"), assurant une intégration intelligente avec les consoles de mixage Yamaha et d'autres périphériques Dante. L'interface d'entrée/sortie Dante intégrée (2 entrées/2 sorties) est équipée d'un convertisseur de fréquence d'échantillonnage (SRC) pour la compatibilité avec les appareils travaillant en 48 kHz.

Le patch est extrêmement simple depuis l'écran de périphériques d'E/S des consoles Yamaha CL/QL/DM, les utilisateurs de consoles TF pouvant quant à eux sélectionner Quick Config pour une configuration et un fonctionnement étonnamment rapides et faciles. La combinaison des E/S analogiques avec les E/S Dante ouvre la voie à des options de routage et de configuration système flexibles, les possibilités de break-IN/OUT de Dante ajoutant encore plus de flexibilité en agissant comme un simple boîtier d'E/S*

De plus, les interfaces graphiques personnalisables sous “ProVisionaire Control Plus” pour Windows et “ProVisionaire Kiosk” pour iPad/iPhone sont également compatibles Dante, et apportent un contrôle à distance encore plus simple de votre système de sonorisation.

* Cette fonction est prise en charge depuis la version 1.2.2

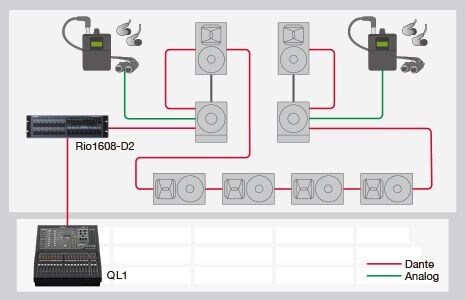

Intégration Dante complète

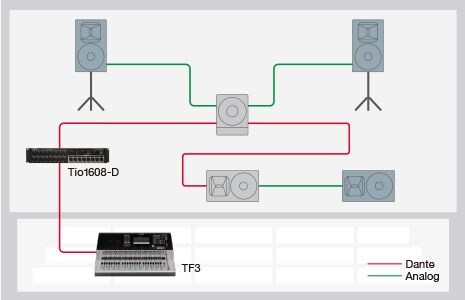

Connectivité mixte

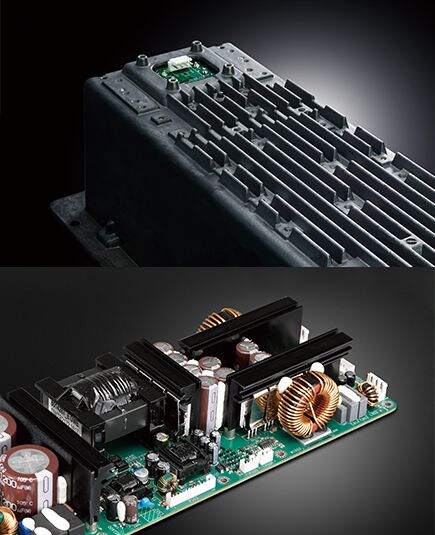

Amplification en Classe D de haute puissance, 2000 W

Le tout nouveau module d'amplification en Classe D, d'efficacité élevée, développe une puissance de 2000 W, soit un niveau de pression sonore impressionnant de 143 dB SPL. Tous les amplificateurs ont été sélectionnés et optimisés pour une adaptation parfaite aux tweeters, au médium (DZR315 uniquement) et aux boomers des enceintes full range de la série DZR ; d'autres modules ont été développés sur mesure pour les caissons de graves DXS XLF.

Des transducteurs conçus sur mesure

Tweeter

Les tweeters sont composés d'une bobine mobile de 2" et d'un moteur de compression 1˝, d'un diaphragme en titane et d'un aimant en néodyme logés dans un cadre en aluminium moulé résistant à la chaleur.

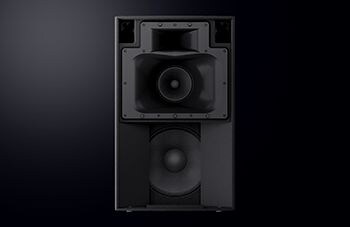

Haut-parleur de médium sur le modèle 3 voies

Le haut-parleur de médium utilisé sur l'enceinte 3 voies DZR315 dispose d'un cône de diamètre 8" et d'une bobine mobile 1,5". Il procure une meilleure efficacité et une distorsion extrêmement réduite dans le bas-médium, contribuant au niveau SPL maximal extrêmement élevé de l'enceinte (143 dB SPL) tout en contribuant à la clarté du son.

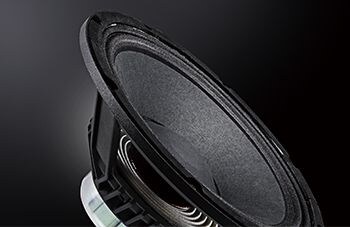

Le boomer

Nos transducteurs BF exclusifs utilisent de grandes bobines mobiles de 3˝, des châssis en aluminium moulé et un aimant néodyme très solide et léger pour gérer une puissance élevée et une réponse puissante dans les basses fréquences malgré la légèreté de la construction. La réponse est parfaitement contrôlée, en particulier dans les médiums-basses et les fréquences de la voix, ce qui garantit une réponse globale puissante et sans distorsion, même aux niveaux de sortie les plus élevés.

Puissance et souplesse

Une conception intelligente pour des fonctionnalités professionnelles

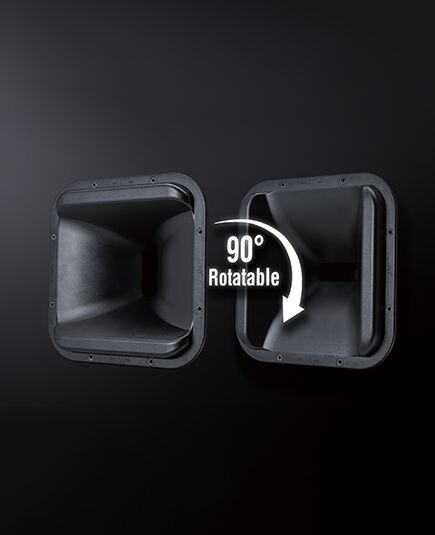

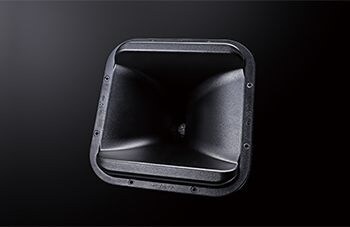

Les enceintes DZR15, DZR12 et DZR10 sont dotées d'un pavillon rotatif permettant un montage vertical ou horizontal afin de mieux s'adapter aux dimensions acoustiques d'une salle. L'angle de couverture de la DZR15 est de 90x50° et les DZR12 et DZR10 ont une dispersion de 90x60° à partir d'une position verticale. Les pavillons à directivité constante ont été conçus dans le but de fournir une couverture homogène et uniforme sur toute la zone de couverture prévue, en minimisant l'affaiblissement qui est courant dans les pavillons conventionnels.

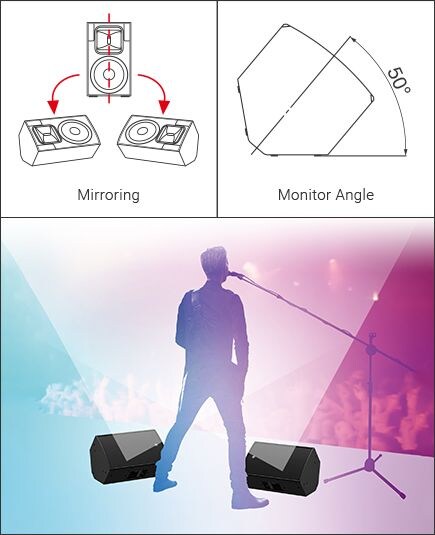

Les enceintes sont fabriquées à partir d'un multiplis de haute qualité de 15 mm, puis peintes avec un revêtement en polyurée de qualité militaire extrêmement durable. Les coffrets des enceintes large bande sont également dotées de clés à queue-d'aronde pour une solidité accrue et une réduction des vibrations de l'enceinte, ainsi que d'un large évent évasé qui contribue à en minimiser le bruit même à des niveaux de sortie très élevés. La conception du coffret des DZR15, DZR12 et de chacune de leurs versions Dante permet de les placer comme retours en mode miroir, ce qui produit un champ sonore symétrique pour l'interprète, créant un "sweet spot" plus large et mieux défini que dans les configurations de retours conventionnelles (Les DZR10 / DZR10-D sont asymétriques). Utilisé dans une configuration double mono symétrique ou dans une configuration de retours stéréo, la position au sol en mode miroir peut améliorer considérablement le jeu et la performance des musiciens.

  Coverage Angle Rotatable Monitor Angle Mirroring
H V
DZR315/315-D - - -
DZR15/15-D
DZR12/12-D
DZR10/10-D -

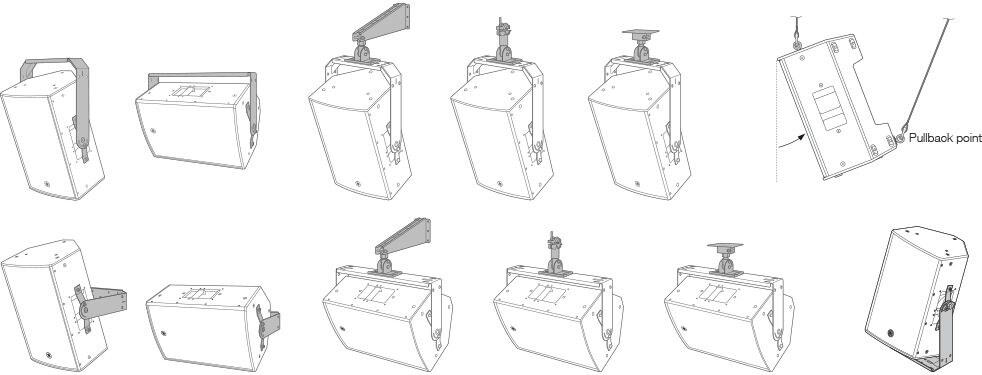

Lyres pour montage vertical ou horizontal

Les enceintes de la série DZR offrent de nombreux points de fixation, ce qui permet de les installer à l'aide de boulons à œil standard*. Veuillez vous référer aux spécifications pour plus de détails. *Les boulons à œil ne sont pas inclus.

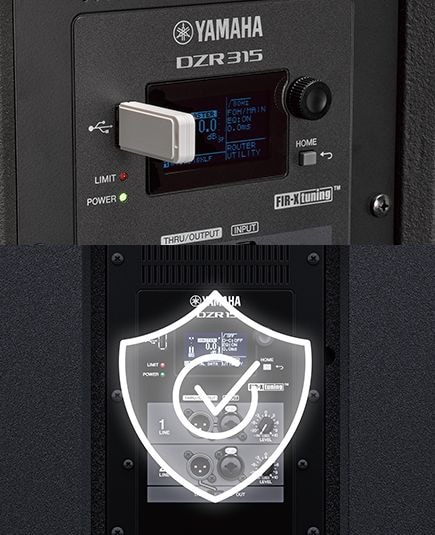

Fonctions assurant une meilleure sécurité d'utilisation

L’afficheur LCD présent sur les enceintes de la série DZR permet de configurer rapidement et facilement tous les paramètres et de les transférer via USB. Il dispose d'une fonction de verrouillage pour sécuriser vos paramètres. Les utilisateurs peuvent même exporter des informations telles que les rapports internes vers une clé USB pour un dépannage efficace en cas de problème.
