Série DM3

Cette scène a été créée pour la diffusion en continu et l'enregistrement de podcasts et d'interviews. Les entrées pour un animateur, trois panélistes « en studio », des invités distants via IP et la lecture stéréo sont mélangées et raccordées aux sorties omni 7 et 8, USB 1 et 2 et USB 17 et 18. En outre, il est acheminé vers l'enregistreur stéréo embarqué pour être archivé sur une clé USB. Le micro hôte est préréglé pour un microphone à condensateur à grand diaphragme.

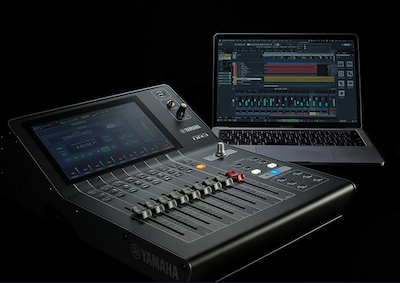

Les entrées sont deux voix, une guitare, une basse et des touches stéréo. La lecture à partir du DAW se fait sur les canaux 9 et 10 de la couche 2 et est patchée à partir de l'USB dans les canaux 17 et 18. Pour s'adapter à différentes situations de travail, des mixages stéréo indépendants pour la cabine vocale et la salle de concert sont disponibles sur les Mixes 1&2 et 3&4. Les mixages 5 et 6 sont patchés sur les moniteurs du studio pour le monitoring de la salle de contrôle. Les sorties directes des entrées 1 à 6 et les départs FX sont connectés aux ports USB 1 à 8 pour l'enregistrement sur le logiciel DAW. Le mixage ST est patché sur les USB 17 et 18 pour fournir un mixage approximatif.

Cette scène présente une configuration de groupe standard. Les entrées sont dans l'ordre suivant : 3 voix, guitare acoustique, guitare électrique, clavier stéréo, saxophone, batterie ( caisse claire, caisse de résonance, charleston, tom, tom de sol, haut-parleur de gauche et haut-parleur de droite), et guitare basse. Tous les canaux sont patchés dans l'ordre à partir des entrées analogiques. Les 6 sorties de mixage sont configurées comme des départs de moniteur, avec tous les départs vers ces sorties réglés sur Pre fader. Toutes les entrées sont affectées à la sortie stéréo principale.

Ce préréglage propose 2 voix, une trompette, un saxophone, un piano L, un piano H, une basse, une guitare électrique, une batterie (caisse, caisse claire et haut-parleur) et laisse les 5 dernières entrées ouvertes pour une utilisation en fonction des besoins. Les 6 sorties de mixage sont configurées comme des départs de moniteur, avec tous les départs vers ces sorties réglés sur Pre fader. Toutes les entrées sont affectées à la sortie stéréo principale.

Cette scène fournit un modèle avec des microphones de parole (podium, lavalier, casque et 2 tenues à main) avec un petit groupe de louange. Les batteries acoustiques sont soutenues par des microphones d'attaque et des microphones de tête. Notez que les entrées des microphones à main ont un gain légèrement supérieur pour les applications de parole par rapport aux microphones vocaux des musiciens. Les 2 matrices offrent un délai et prennent leur signal post-fader du bus stéréo pour alimenter un balcon ou un foyer. L'enregistreur de la DM3 est déjà configuré par la connexion USB du panneau avant, directement à partir du mix 5-6.

Ce Preset offre toute la souplesse du HOW Service 1, mais il peut désormais accueillir une batterie électronique dont les sorties de niveau ligne sont appariées et panoramiques en stéréo à gauche et à droite.

Cette scène a été créée pour un événement d'entreprise auquel participait un groupe de musique. Les 4 premières entrées sont destinées aux artistes qui parlent, avec des préréglages de microphones de podium et de lavalier, ainsi que 4 microphones à main pour les artistes supplémentaires ou pour les applications de questions indirectes. Les entrées de la bande se trouvent sur les entrées 9 à 16. Les sorties sont configurées pour un simple monitoring de groupe (fills avant et latéraux), tandis que les Mix 5 et 6 permettent d'enregistrer directement sur la prise USB du panneau avant. Les deux Matrices sont préconfigurées pour l'utilisation de haut-parleurs de façade, de delay ou de balcon.

Ce préréglage permet au DM3 d'être rapidement prêt pour une réunion ou une conférence vidéo. Le canal 1 est préréglé pour un microphone dynamique à grand diaphragme, avec une compression facilement disponible pour le contrôle de la dynamique si nécessaire. Les mélanges 1 et 2 sont envoyés respectivement aux USB 1 et 2. Le bus stéréo est acheminé vers les USB 17 et 18. »

Cette scène a été conçue pour le karaoké. Les deux premières entrées sont destinées aux invités/chanteurs et sont déjà traitées avec des préréglages de réverbération et de délai pour cette application. Le canal 3 accepte le microphone MC sans effets. Les canaux d'entrée 4 et 5 acceptent la lecture de la musique. Le mixage 1 est préréglé pour alimenter le moniteur de scène. Les entrées sont toutes acheminées vers les bus stéréo en tant que sorties principales.

Ce préréglage a été conçu pour une salle de répétition dans un théâtre. Cette installation simple permet de laisser la salle dans une configuration prête pour les répétitions, rapidement et facilement. Les entrées microphoniques pour le régisseur et le metteur en scène, ainsi que la lecture stéréo à partir d'un PC, la musique et les entrées clavier se trouvent sur les entrées 1 à 8. La sortie Mix 1 est destinée à un moniteur d'étage à clavier. Les niveaux sont déjà réglés pour passer l'audio et permettent aux opérateurs moins formés de les ajuster.

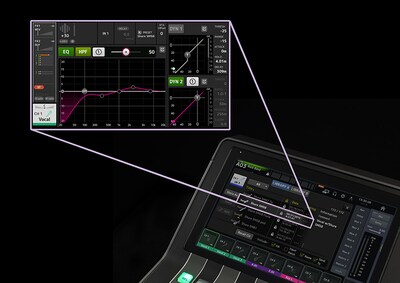

Cette scène a été conçue pour les cas où plusieurs microphones sont nécessaires lors d'une conférence de groupe ou d'un événement de type discussion. Les 16 entrées sont préréglées avec un gain optimisé pour la parole, un filtre HPF engagé avec un bouton d'égalisation engagé pour des réglages rapides. ST IN est également patché pour la lecture de musique.

Ce préréglage a été conçu comme le A11, mais les préréglages du microphone du casque sont appliqués à l'ensemble des 16 entrées. Ces entrées ont des basses fréquences réduites et le HPF est engagé pour réduire l'effet de proximité et améliorer l'intelligibilité. Le microphone est placé à environ 1 pouce devant la bouche de l'orateur.

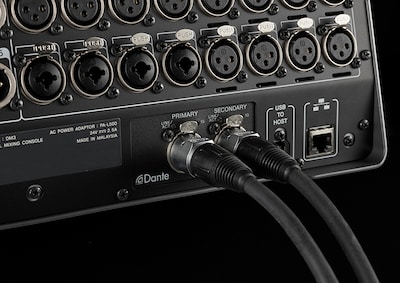

Cette scène a été créée pour permettre au DM3 de fonctionner comme contrôleur central dans un festival. Jusqu'à trois consoles de bande peuvent envoyer à la fois une alimentation stéréo et un bus de caisson de basse pour un changement rapide. En outre, il est possible d'utiliser jusqu'à 3 microphones Emcee, un micro talkback et un lecteur de musique stéréo. Les sorties du DM3 sont réglées pour aller vers la sonorisation stéréo principale, avec des mélanges disponibles pour le caisson de basse, le fill avant, les alimentations de retard stéréo et un fill latéral. Notez que le mélange 6 est étiqueté SHOUT. Ce dispositif permet une connexion directe à la scène pour la communication avec les artistes et le personnel de scène. Le DM3 peut patcher les sorties de la console d'orchestre via analogique ou via Dante (48kHz ou 96kHz) et les transmettre au système principal en format analogique ou numérique.
