Série MTX

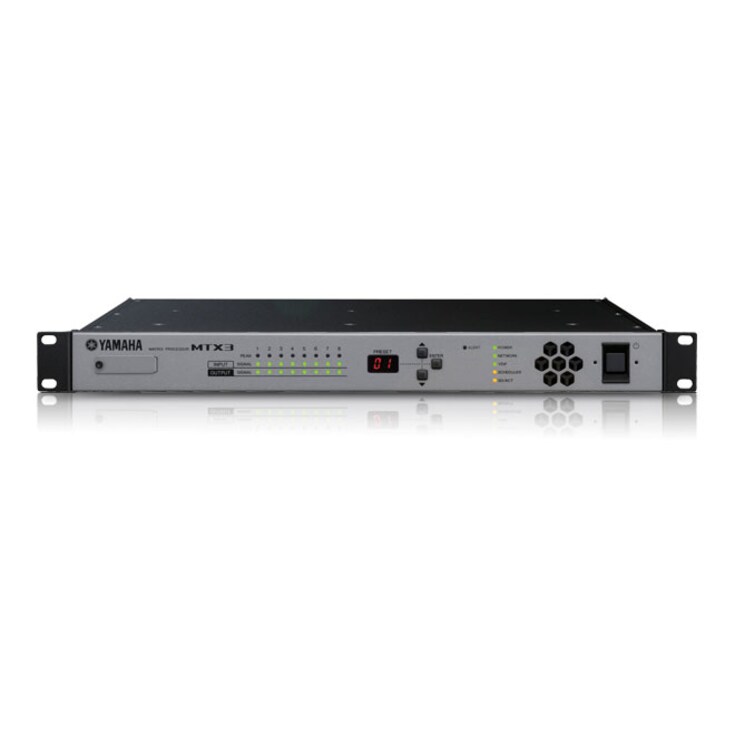

Les MTX ont configuration d'entrées / sorties qui est idéale pour un large éventail d'applications : 8 entrées mono (micro / ligne), 2 entrées stéréo (ligne) et 16 entrées numériques via YDIF. Les sorties se composent de 8 sorties niveau ligne mono et 16 sorties numériques via YDIF. Les processeurs MTX disposent également d'un port pour carte SD pour la lecture de fichiers MP3/WAV stockés sur une carte mémoire. La fonction Event Scheduler vous permet de lire ces fichiers comme la musique, des annonces ou des carillons, ou même déclencher les appareils externes par GPI à des heures programmées, ainsi que des rappels de préréglages stockés dans le MTX.

Les EXi8/Exo8 sont des expandeurs d'entrées/sorties pour la série MTX/MRX. L'EXi8 convertit le signal analogique micro/ligne en numérique et le transmet au MTX via la connexion YDIF de Yamaha. Les préamplis de l'EXi8 peuvent être contrôlés à distance depuis un éditeur MTX/MRX.

L'EXo8 se connecte également au système via YDIF et dispose de 8 canaux de convertisseurs DA de haute qualité.

Les processeurs MTX disposent du nouveau format de transmission numérique : YDIF, une technologie brevetée exclusive de Yamaha qui offre la transmission de 16 canaux avec la word clock via un câble CAT5 standard. YDIF peut être utilisé pour cascader plusieurs séries de MTX ou pour envoyer le signal audio à des amplificateurs de puissance de la série avec XMV par câblage très simple jusqu'à 30 mètres.

Mode Disribution

- un maximum de. 16 canaux audio peuvent être transmis d'un appareil amont (flux supérieur) à un appareil aval (flux inférieur).

Mode Cascade

- peut être utilisé comme bus à 8 voies en cascade spécifiquement pour le MTX.

- communication possible entre plusieurs MTX

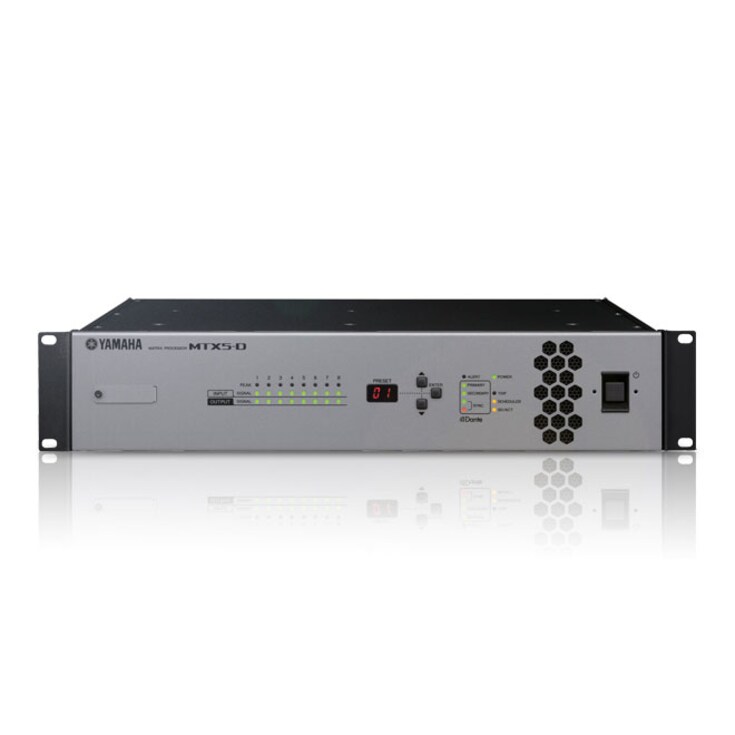

La matrice MTX5-D est équipée de deux ports Dante, autorisant 16 entrées et sorties en 44,1/48 kHz sur un réseau redondant. Elle permet de créer des systèmes en réseau audio simples ou plus compliqués avec des amplificateurs compatibles Dante de la Série XMV-D.

Le protocole de réseau audio Dante, créé par Audinate, a été adopté non seulement dans les processeurs et les amplificateurs de puissance, mais aussi dans de nombreux autres types d'appareils, par exemple les consoles de mixage numériques Yamaha. Les versions 3.2 et ultérieures de Dante permettent le contrôle des gains de préamplis (HA Control) des racks d'entrée/sortie de la Série RiO et sur le TiO 1608-D. Le protocole Dante constitue donc une base parfaite pour des réseaux audio de grande envergure, puisque les longueurs de connexion ne sont pas limitées à 30 m comme avec le format YDIF, mais peuvent aller jusqu'à 100 m avec du câble CAT5e.

Un réseau numérique Dante gère simultanément les données audio et de contrôle, ce qui facilite les modifications et les extensions du système. Les nouveaux appareils s'ajoutent au réseau en les connectant avec un simple câble CAT5e, et se configurent rapidement avec le logiciel MTX-MRX Editor. Le réseau Dante apporte une excellente souplesse système et une grande capacité d'évolution.

Dans le cas d'un réseau simple impliquant un faible nombre d'appareils, il est recommandé d'utiliser une configuration en Daisy Chain.

Comme Dante peut transférer les signaux de commande et audio avec un seul câble, aucun commutateur réseau n'est indispensable pour ce type de configuration.

Dans un réseau en étoile, chaque appareil est relié à un point central. L'utilisation d'un commutateur réseau compatible GbE permet de configurer un réseau à grande échelle.

Si nécessaire et pour sécuriser le réseau contre d'éventuels problème de déconnexion, il est possible d'utiliser un réseau redondant.

La matrice de traitement Dante MTX5-D est désormais compatible avec le protocole d'interopérabilité réseau audio AES67. Elle peut donc se connecter en AES67 à des réseaux audio Ravenna, Q-LAN ou Livewire, ce qui accroît les possibilités du système.

La fonction Dante Device Lock est également disponible. Elle empêche toute personne non autorisée de modifier les paramètres Dante, pour une meilleure sécurité système dans des environnements, salles de concert par exemple, où ce sont des opérateurs extérieurs qui utilisent le système ou apportent leur propre matériel.

La station d'annonces vocales PGM1 et son extension PGX1 sont spécifiquement conçues pour une utilisation avec les matrices/processeurs MRX7-D ou MTX5-D. Elles travaillent en PoE et se connectent au réseau via Dante. Chaque station PGM1 peut recevoir jusqu'à 2 extensions PGX1, et il est possible de connecter jusqu'à 4 stations PGM1 à un même système.

Les logiciels de la série ProVisionaire permettent de créer facilement, de façon intuitive, des contrôleurs originaux, configurés idéalement pour l'installation cible. Plusieurs pages de conception sont disponibles, ce qui permet de proposer différents panneaux de contrôle pour différentes zones audio et/ou utilisateurs, avec des presets et des paramètres optimisés pour chacun.

Aucune compétence particulière en matière de programmation n'est requise. Une interface intuitive permet de créer facilement des faders pour le contrôle du volume et des interrupteurs pour la sélection des sources.

En glissant et déposant (drag & drop) simplement des widgets tels que des faders et des interrupteurs sur un écran, vous pouvez créer un panneau de contrôle original et idéal, dédié aux applications et aux fonctions requises pour un projet d'installation précis. Aucune connaissance ou expérience en programmation n'est nécessaire. ProVisionaire Control peut contrôler une large gamme d'équipements de sonorisation Yamaha ainsi que le contrôleur amplifié NXAMPmk2 de NEXO. Il est également compatible avec les commutateurs vidéo IDK pour un contrôle complet et pratique de systèmes audio et vidéo. En outre, Provisionaire Control dispose d'une fonctionnalité de contrôle (monitoring) pour les équipements audio professionnels Yamaha permettant une gestion approfondie de toute une installation via le réseau. ProVisionaire Control se présente comme une solution complète qui offre une commodité et une fiabilité exceptionnelles pour un large éventail d'applications.

Cette application pour iPad très pratique permet de contrôler un système MTX/MRX par l'intermédiaire d'un réseau Wi-Fi. Différents widgets de contrôle peuvent être disposés comme nécessaire afin de créer des dispositions de panneaux de contrôle personnalisées idéalement adaptées à chaque système.

* ProVisionaire Touch est téléchargeable gratuitement depuis l'App Store d'Apple. (Apple et iPad sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays. App Store est une marque de service d'Apple Inc. ).

Un seul iPad peut servir à contrôler une grande diversité de sources musicales : lecteurs de CD, serveurs audio, appareils mobiles, radios Internet, et même piano, plus des lecteurs Blu-ray et des amplis-tuners Audio/Vidéo Yamaha. Vous pouvez par exemple passer d'une vidéo ou d'une musique à une autre en fonction de l'événement dans des restaurants ou des salles de banquets, contrôler collectivement le réglage de volume d'un microphone et le changement de vidéo dans une salle de conférence... Une gestion souple du système, via un simple iPad.

Les contrôleurs DCP offrent une grande souplesse de commande externe pour diverses fonctions telles que le rappel de préréglages, les niveaux et la lecture de la carte SD. La série comprend trois modèles différents qui présentent diverses configurations de commutateurs et de boutons de volume.

L'application sans fil Wireless DCP pour iPhone ou appareils Android permet de commander à distance les appareils de la série MTX/MRX. Comme le DCP sans fil a les mêmes fonctions que la série DCP, on peut contrôler les appareils de la série MTX/MRX via une tablette ou smartphone depuis n'importe quel endroit dans les restaurants, les salles de banquet, etc.

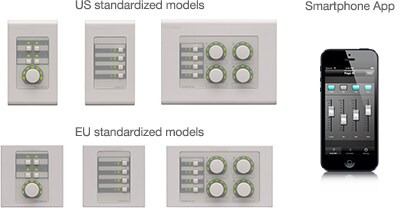

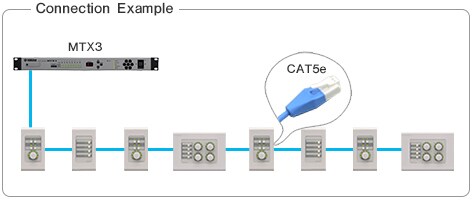

Les contrôleurs DCP se raccordent aux MTX/MRX en utilisant une connection daisy-chain (guirlande) incluant jusqu'à huit panneaux de commande. Construits pour répondre aux spécifications de la plupart des régions du monde, les trois modèles sont disponibles dans des tailles standardisées pour les États-Unis et toute l'UE.

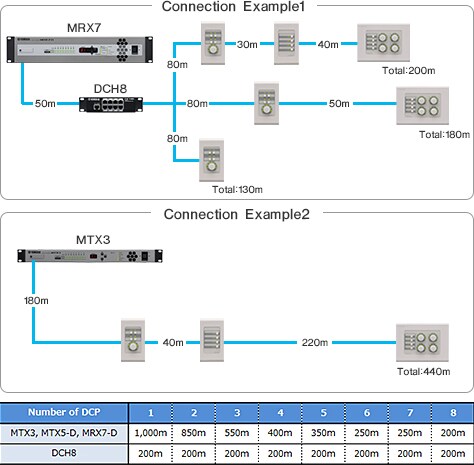

Le DCH8 scinde la ligne de contrôle des appareils hôtes comme ceux de la série Yamaha MTX/MRX en 8 lignes maximum. Il autorise une architecture de système flexible, avec un mélange de connexions en étoile et de connexions appareils Android permet de commander à distance les appareils de la série MTX/MRX. Comme le DCP sans fil a les mêmes fonctions que la série DCP, on peut contrôler les appareils de la série MTX/MRX via une tablette ou smartphone depuis n'importe quel endroit dans les restaurants, les salles de banquet, etc. Panneaux de commande numérique - Série DCP Les contrôleurs DCP se raccordent aux MTX/MRX en utilisant une distribution en chaîne incluant jusqu'à huit panneaux de commande. Construits pour répondre aux spécifications de la plupart des régions du monde, les trois modèles sont disponibles dans des tailles standardisées aux États-Unis ou dans l'UE. Répartiteur de contrôleur numérique - DCH8 Le DCH8 scinde la ligne de contrôle des appareils hôtes comme ceux de la série Yamaha MTX/MRX en 8 lignes maximum. Il autorise une architecture de système flexible, avec un mélange de connexions en étoile et de connexions en chaîne et fonctionne comme un répéteur entre l’hôte et les panneaux de commande.

Vous pouvez connecter jusqu'à 8 contrôleurs DCP en daisy chain, sur une longueur maximale de 200 m. Et il est possible d'augmenter la longueur de connexion en réduisant le nombre de panneaux DCP installés, comme ci-dessous. Si vous utilisez 2 ou 3 contrôleurs DCP dans un espace commercial de grandes dimensions, une simple connexion en daisy chain est efficace. Si vous utilisez plus de 4 contrôleurs DCP dans un grand espace commercial à plusieurs niveaux, la souplesse de la topologie (alliant connexions en daisy chain et en étoile) permet d'augmenter la longueur de liaison totale, en combinant les DCP avec un DCH8.

Le Yamaha MCP1 est un panneau de contrôle mural avancé, pour utilisation avec des systèmes basés sur matrices MTX et MRX. Son afficheur à matrice à points et caractères universels facilité des repérages dynamiques dans toutes les langues, y compris le japonais, le chinois et l'arabe. Vous pouvez assigner jusqu'à 36 paramètres à la page d'accueil principale ou n'importe laquelle des 6 sous-pages. Toute page peut se voir protégée d'un accès non autorisé, par utilisation d'un code PIN programmable. Vous pouvez ajouter jusqu'à 16 MCP1 à un système MTX/MRX.

MTX-MRX Editor est une application logicielle dédiée à la configuration et à la gestion de systèmes de sonorisation basés sur des matrices de traitement des Séries MTX et MRX. Elle permet de mixer des signaux audio issus de microphones, de lecteurs de CD, de fichiers MP3 et WAV, d'envoyer des contenus différents dans plusieurs zones, de configurer des programmations horaires de lectures de musiques et d'annonces, etc. MTX-MRX Monitor facilite la gestion et la distribution audio optimisées pour des zones différentes dans un magasin ou une entreprise, depuis un seul ordinateur.

De plus, dans la version 3.2 par exemple, il est possible, dans de grandes structures telles que les parcs récréatifs et les galeries commerciales, de gérer séparément plusieurs zones sur plusieurs sous-réseaux (un par zone) depuis un même PC.

Le logiciel MTX-MRX Editor facilite la conception de systèmes de sonorisation grâce à un workflow qui simule la procédure d'installation standard. Un assistant facile à utiliser vous permet de commencer par installer les appareils à utiliser dans la disposition souhaitée, puis d'ajouter des composants de traitement là où c'est nécessaire. Les processeurs matriciels de la série MTX, les expandeurs d'entrée EXi8, les expandeurs de sortie EXo8, les amplificateurs de puissance de la série XMV et les panneaux de contrôle numériques DCP peuvent être ajoutés en fonction des besoins et de la taille de l'application. L'éditeur MTX-MRX fournit des outils complets et intuitifs pour la conception de systèmes de sonorisation de l'entrée à la sortie..

Un éliminateur de Larsen ou FBS (FeedBack Suppressor), est une fonction qui élimine les désagréments de boucle acoustique qui se produit lorsque le son d'un haut-parleur est capté par un micro et ré-amplifié.

MTX propose deux types de FBS : fixe et dynamique. Le type fixe est idéal pour les installations où les micros ne bougent pas et où les fréquences qui posent problème sont toujours les mêmes. Si les micros changent constamment de place, le FBS dynamique est plus adapté car il actualise constamment les paramètres permettant d’éliminer le Larsen.

AGC (Auto Gain Controller, Commande Automatique de Gain) est une fonction qui corrige automatiquement le gain en fonction du niveau d'entrée et maintient un niveau de sortie constant avec un signal entrant dont le niveau change. Cela peut être très utile quand il y a des personnes qui parlent plus ou moins fort ou qu'il y a des sources de musique de fond à différents niveaux et qu'il n’y a pas de technicien disponible pour effectuer les réglages manuellement. L'AGC lissera les niveaux de sortie et rendra l'expérience de l'auditeur plus agréable

Quand personne ne parle

Lorsque personne ne parle, le niveau d'entrée de tous les microphones est baissé et les niveaux de gain sont définis de manière uniforme. À ce moment-là, plutôt que de fermer tous les micros, le gain est réparti entre trois micros, de telle manière que le gain total reste constant.

2) Quand une seule personne parle

Lorsqu'une seule personne parle, le gain de son micro monte instantanément à 0 dB et le gain des deux autres micros est réduit. La même chose se produit lorsque c’est une personne différente qui parle.

3) Lorsque plusieurs personnes parlent

Lorsque deux personnes parlent en même temps, le niveau du gain est automatiquement réparti entre leurs deux micros de telle manière que le gain total reste constant et que le gain du micro restant soit réduit.

Un Ducker prioritaire est une fonction qui sert à diminuer automatiquement le niveau de sortie d'une zone d'une quantité déterminée lorsque le signal provenant d'une source sonore distincte dépasse son seuil. Par exemple, on peut l’utiliser pour baisser le niveau de la musique de fond quand on diffuse des annonces d'urgence importantes, afin qu’elles soient plus intelligibles.

Un ANC (Automatic Noise Compensator ou compensateur de bruit ambiant) ajustera le gain du système de manière à compenser les fluctuations du niveau du bruit de fond. Un exemple caractéristique serait une soirée festive lors de laquelle le bruit ambiant deviendrait si fort qu’on ne pourrait plus entendre la musique ou les annonces. L'ANC augmenterait alors le volume du système pour compenser cela.
