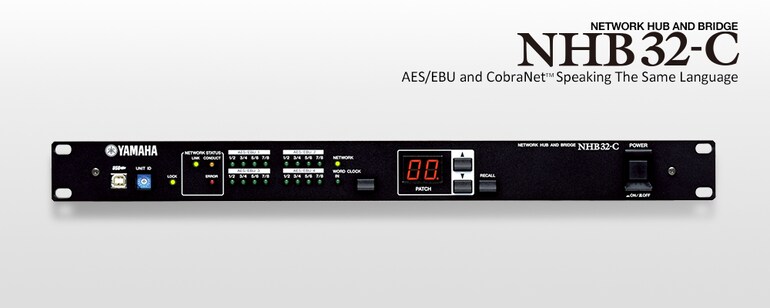

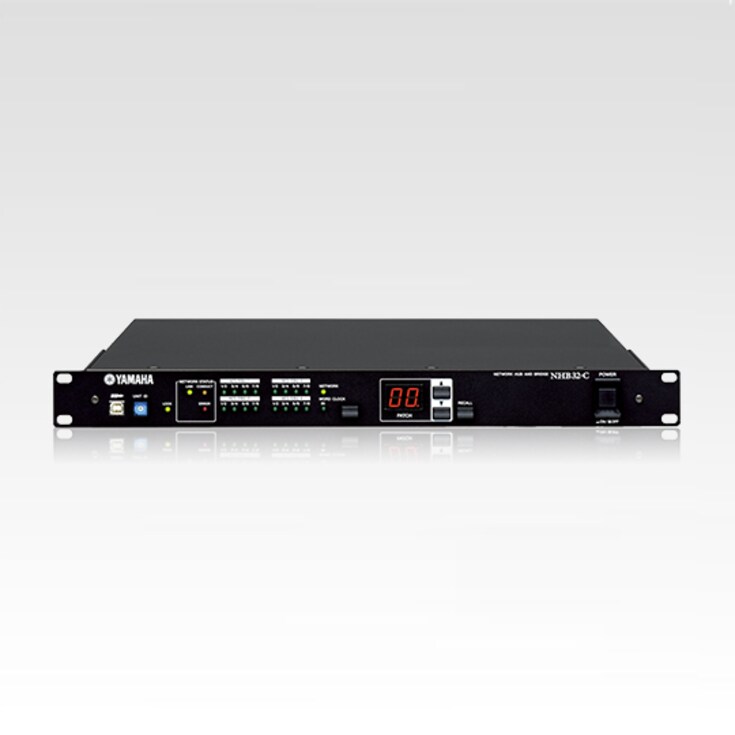

Une interface AES/EBU et CobraNet™ 32 canaux qui facilite la mise en place de réseaux de contrôle et audio comprenant jusqu'à 64 canaux avec une infrastructure LAN.
- A single NHB32-C unit can support up to 32-channels of digital audio I/O, and one control signal I/O.
- Four separate 8-channel AES/EBU input/output terminals.
- CobraNet™ transfers high-quality 20-bit or 24-bit 48 kHz digital audio over four bundle paths in real time.
- MIDI, head amp remote (AD8HR, AD824) and amplifier control.
- NetworkAmp Manager software allows central control of both audio and control signals.
- Up to eight NHB32-C units can be networked, with each unit transferring and receiving four bundles, and 64 channels of digital audio can be received from any ACU16-C or NHB32-C on the network via CobraNet™.
- A networked system with ACU16-C and NHB32-C units is capable of handling up to 64 channels of digital audio.
- Multicast and unicast modes can be used in combination to optimize bandwidth.
- Primary and secondary CobraNet™ ports are built-in, providing a redundant network for reliable operation.
Fonctionnalités
Interfaçage audionumérique 32 canaux avec les périphériques CobraNet™
Interface audio de contrôle à 32 entrées/32 sorties Le NHB32-C est une interface comprenant 32 canaux d'entrée et 32 canaux de sortie pour les connexions CobraNet™ et AES/EBU. Utilisez la NHB32-C pour transférer les signaux de contrôle de l'unité de contrôle des amplificateurs ACU16-C, des périphériques MIDI ou du préampli micro distant (AD8HR).* * Vous ne pouvez utiliser qu'un type de contrôle à la fois. A propos de CobraNet™ Les besoins en systèmes audio à grande échelle et, partant, en technologies de mise en réseau avancées, capables de diffuser des données audio de qualité supérieure de manière rapide et fiable, dans des salles imposantes ou des installations de plein air, avec un contrôle intégré total ne cessent de s'accroître. CobraNet™ est une technologie sophistiquée qui permet de transférer plusieurs canaux de contrôle audio via un câble Ethernet. En tant que système intégré, CobraNet autorise le transfert des données numériques sur une distance totalisant 100 mètres* entre un port unique et un autre périphérique à l'aide d'un câblage CAT-5/100Base-TX courant ou 2 kilomètres via les fibres optiques. CobraNet est en outre rapide, avec une latence constante de 5,33 ms**, fiable, grâce à des systèmes redondants intégrés, et extrêmement convivial et économique, de par l'utilisation de câblages et de connexions standard. * La longueur maximale réelle des câbles peut varier selon la qualité de l'équipement Ethernet ou des paramètres configurés. ** Le mode Faible latence de CobraNet™ est désormais pris en charge, ce qui permet aux utilisateurs de choisir entre 5,33 ms, 2,67 ms et 1,33 ms.
Transfert numérique d'un maximum de 32 canaux audio et de sortie
CobraNet™ is fully compliant with Ethernet, and is a highly practical solution for distributing audio and control data over a common Ethernet infrastructure. The NHB32-C features four separate 8-channel AES/EBU input/output terminals and uses CobraNet™ technology to transfer high-quality 20-bit or 24-bit 48 kHz digital audio over four bundle* paths in real time.* One bundle contains 8 channels of 20-bit audio, or 7 channels of 24-bit audio.
Contrôle MIDI, du préampli micro à distance (AD8HR, AD824) et de l'amplificateur
The NHB32-C is designed to handle not only digital audio, but also control data as well. With this capability the unit can be used for one of three types of control*: MIDI, head amp remote (for the AD824 or AD8HR remote head amplifier / AD converter) or for monitoring and control of Tn and PC-1N power amplifiers connected to the ACU16-C amp control unit * Only one control type can be used at a time.
Jusqu'à 64 canaux d'audio avec un câble Ethernet
CobraNet™ can handle up to eight bundles of digital audio in multicast (one-to-all) mode via a single CAT-5/100Base-TX cable. Up to eight NHB32-C units can be networked, with each unit transferring and receiving four bundles, and 64 channels of digital audio can be received from any ACU16-C or NHB32-C on the network via CobraNet™. A networked system with ACU16-C and NHB32-C units is capable of handling up to 64 channels of digital audio. Moreover, multicast and unicast (one-to-one) mode can be used in combination to optimize bandwidth so that more than 64 channels of digital audio data can be transferred on a network system.
Duplication de ligne pour une fiabilité supérieure
Primary and secondary CobraNet™ ports are built into the system, providing an easy-to-use duplicate network for reliable operation. If one system fails, the other takes over seamlessly, ensuring secure, failsafe performance.
* Les spécifications peuvent être modifiées sans préavis. Les couleurs et les finitions illustrées peuvent différer de celles des produits réels.
