Ces unités DSP connectables à un réseau offrent une gamme étendue de capacités de traitement du signal programmables via une interface graphique complète.
Carte AEC 4 canaux compatible DME64N/24N/MTX5-D/MRX7-D
- Annulateur d'écho acoustique à 4 canaux
- 4x Euroblock connectors
- Réducteur de bruit à 4 canaux
- Eliminateur de feedback (Larsen) à 4 canaux
- 4 canaux additionnels en AES/EBU avec SRC
- Easy operation with DME Designer and MTX Editor
Fonctionnalités

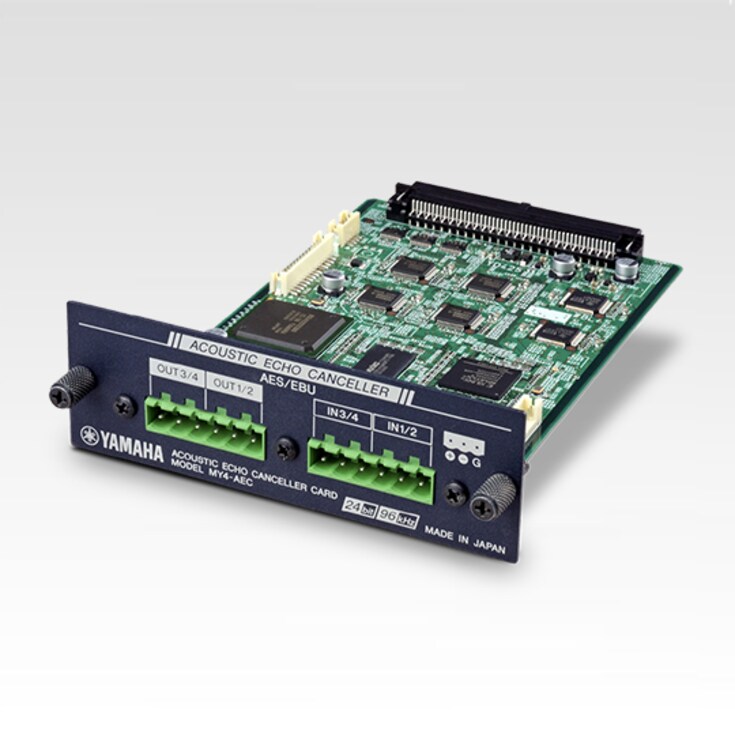

Carte d'annulation d'écho pour Yamaha DME24N/64N
La carte MY4-AEC offre quatre canaux de traitement d'annulation d'écho acoustique en téléconférence. Elle s'utilise notamment avec les processeurs/matrices Yamaha DME24N et DME64N. Outre la fonction d'annulation d'écho, la carte MY4-AEC offre aussi une fonction de réduction de bruit atténuant les bruits ambiants réguliers : climatisation, ventilateurs de projecteurs, etc.
La carte intègre également un traitement de suppression de Larsen, avec 42 filtres de type Notch par canal, évitant tout phénomène de Larsen dans les systèmes de sonorisation. Vous pouvez assigner à la MY4-AEC n'importe quelle entrée micro/ligne interne d'un DME24N. Dans le cas d'un DME64N, vous pouvez assigner à la MY4-AEC n'importe quel signal provenant d'un slot pour carte MY ou d'un bus CASCADE. Les entrées et sorties AES/EBU (avec conversion de fréquence d'échantillonnage) peuvent être assignées à la MY4-AEC ou être utilisées indépendamment dans un design DME.
Annulateur d'écho adaptatif 4 canaux
La carte MY4-AEC possède 4 canaux d'annulation d'écho adaptative : ses algorithmes DSP trouvent automatiquement les valeurs de paramètres appropriées en fonction de l'environnement acoustique et des appareils utilisés. Elle s'utilise aussi bien pour des réunions multisites que dans de grandes salles de conférences. Grâce à une 'tail length' (durée de délai) très longue, la carte MY4-AEC permet d'annuler des échos très longs (jusqu'à 400 ms), ce qui améliore l'intelligibilité et la clarté sonore, même dans de très grandes salles ou sur des téléconférences à grande distance. Comme les processeurs/matrices DME se connectent facilement sur des systèmes de sonorisation, utiliser la carte MY4-AEC crée une différence nettement perceptible dans les très grandes salles nécessitant une sonorisation et faisant intervenir des participants se trouvant sur un autre site.
Son HD
Web-based remote conferencing is becoming more popular and the sound quality is better than former systems utilizing telephone lines. The MY4-AEC can support a wide frequency range (20-20kHz) ensuring a natural sound for conversation.The sampling rate of the MY4-AEC is 48kHz but it can be used in 96kHz systems by reducing capacity from 4 to 2 channels (96kHz mode is only available for DME64N/DME24N).
Eliminateur de feedback et de bruit de fond 4 canaux
Dans les grandes salles de conférences ou auditoriums où on utilise des microphones et une sonorisation pour amplifier les voix, le suppresseur de Larsen 4 canaux de la carte MY4-AEC dispose de 42 bandes de filtre Notch par canal. Chaque canal dispose également de paramètres Width et Depth, réglables pour obtenir un niveau optimal. La carte MY4-AEC intègre également un puissant traitement de réduction de bruit ambiant. Tout parasite établi, comme un bruit de ventilateur ou de climatisation, peut être atténué, ce qui améliore encore les performances du traitement Echo Canceller.
4 entrées/sorties additionnelles AES/EBU avec SRC
Afin de faciliter la connexion aux équipements numériques, la carte MY4-AEC possède 4 canaux AES/EBU entrées/sorties. Ces canaux sont équipés de convertisseur de fréquence d'échantillonnage permettant de s'affranchir de l'horloge de synchronisation wclk.
Programmation facile par le logiciel DME Designer
With DME Designer for DME24N/DME64N and MTX Editor for MTX5-D it is possible to optimize the performance of all the Acoustic Echo Canceller parameters (In case of DME24N/DME64N, DME Designer V4.0 and compatible hardware required).To use with MTX Editor, the template files are provided for your simple setup. Template files are included with the download of MTX Editor V1.2.

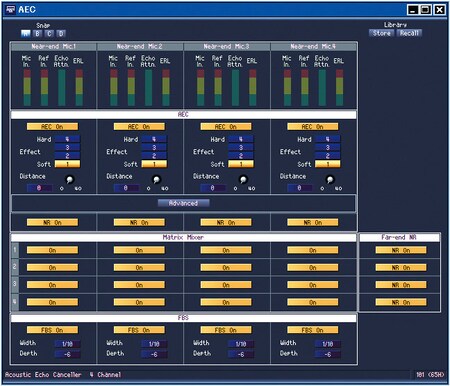

Nouveau composant dans DME Designer (MY4-AEC)
Avec DME Designer, vous pouvez aisément optimiser les performances par le contrôle de tous les paramètres de l'annulateur d'écho acoustique.
- Acoustic Echo Canceller
- Matrix Mixer
- Feedback Suppressor
- Noise Reduction
Annulateur d'écho acoustique
Il est facile d'évaluer et d'optimiser l'équilibre entre niveau de réduction d'écho et qualité sonore pendant l'installation.Pour obtenir une suppression d'écho plus efficace, il faut régler le paramètre Distance de façon à refléter la distance séparant physiquement le microphone des enceintes.
Simple Mixer(Version3)
Il est facile d'incorporer des conférences multi-points, grâce au composant Matrix Mixer, qui permet d'affecter jusqu'à 4 entrées distantes à chaque canal d'AEC.
Eliminateur de feedback (anti-larsen)
Ce traitement dispose de 42 bandes de filtre Notch, dont la largeur et la profondeur d'intervention peuvent être ajustés afin d'obtenir un gain maximal avant Larsen, en fonction des particularités acoustiques du local. Chaque bande analyse automatiquement son point de suppression.
Réducteur de bruit
Le traitement Noise Reduction permet d'atténuer les bruits de fond constants gênants, par exemple un ventilateur de projecteur vidéo ou la climatisation.
Systèmes
Example 1: Teleconferencing with a Remote Location
This is an example of a teleconferencing system set up to allow multiple participants to hold conference witha remote location.
Example 2: Teleconferencing with Two Remote Location from Two Meeting Rooms
Using one MY4-AEC card, multiple participants in two meeting rooms can teleconference with two separate remote locations
