Comment choisir un commutateur réseau
Utilisation avec des systèmes audio Yamaha
Configuration Dante facile

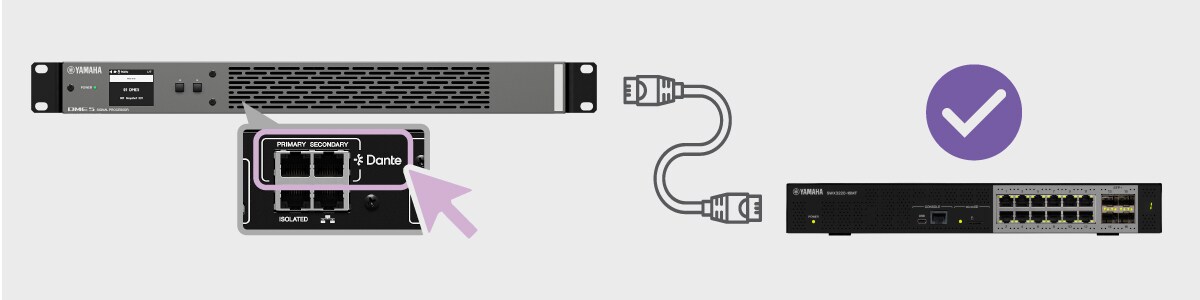

Optimisation automatique pour Dante — Il suffit de connecter
Il suffit de se connecter pour optimiser pour Dante ; aucune connaissance informatique avancée n’est requise.
Il suffit de connecter des appareils audio Yamaha à un commutateur réseau Yamaha dans son état d’usine par défaut pour optimiser automatiquement les paramètres pour Dante. Les paramètres requis pour Dante seront appliqués automatiquement, notamment la QoS, l’IGMP Snooping, ainsi que la désactivation de Flow Control et de l’Ethernet écoénergétique (EEE), ce qui facilite la création d’un réseau audio stable et fiable.
Notes:
- Le commutateur Yamaha doit être dans son état d’usine par défaut.
- Le commutateur et les appareils audio connectés doivent être des modèles avec des versions de micrologiciel compatibles.
Non optimisé automatiquement (configuration manuelle)
L’optimisation automatique n’est pas disponible pour les configurations non prises en charge ; toutefois, les configurations non prises en charge peuvent toujours être facilement optimisées pour Dante manuellement en suivant les étapes ci-dessous.
Cas 1 : Le micrologiciel du commutateur est obsolète :
Mettre à jour le micrologiciel du commutateur vers la dernière version
Téléchargez le dernier micrologiciel pour le commutateur.
Lancez l’outil de configuration et de gestion des commutateurs Yamaha LAN Monitor, connectez-vous au commutateur, puis cliquez sur le bouton Mise à jour du micrologiciel pour effectuer la mise à jour.
Après la mise à jour du micrologiciel, essayez à nouveau l’Optimisation Dante automatique (décrite ci-dessus).
Remarque : Il est recommandé d’utiliser le dernier micrologiciel, car il inclut de nouvelles fonctionnalités et des corrections de bogues.

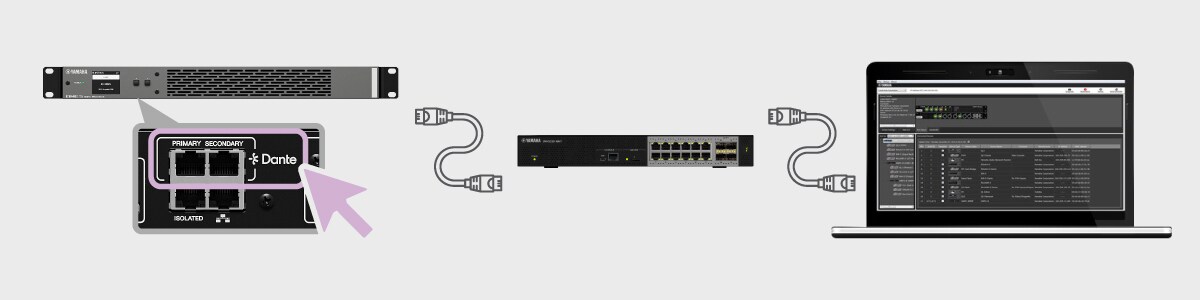

Cas 2 : le commutateur n’est pas dans son état d’usine par défaut :
Facile à optimiser manuellement pour Dante
À l’aide de l’outil de configuration et de gestion des commutateurs Yamaha LAN Monitor, accédez à l’interface Web du commutateur et sélectionnez « Dante » dans les paramètres du profil ProAV.
Cela applique automatiquement les paramètres Dante, notamment la QoS, l’IGMP Snooping, la désactivation de Flow Control et la désactivation de l’Ethernet écoénergétique (EEE).
*Lorsqu’un commutateur a déjà été configuré et n’est pas dans son état d’usine par défaut, les appareils audio Yamaha ne seront pas automatiquement optimisés lors de la connexion.
-

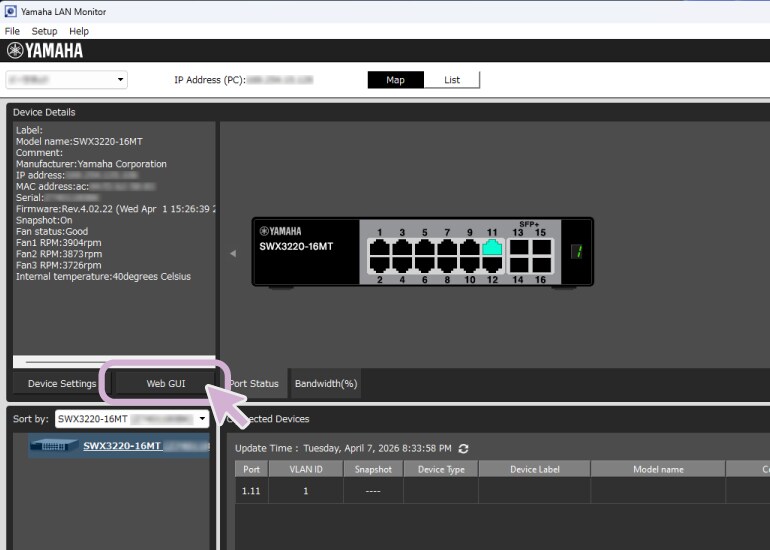

Étape 1. Lancez Yamaha LAN Monitor > Cliquez sur « Web GUI »
-

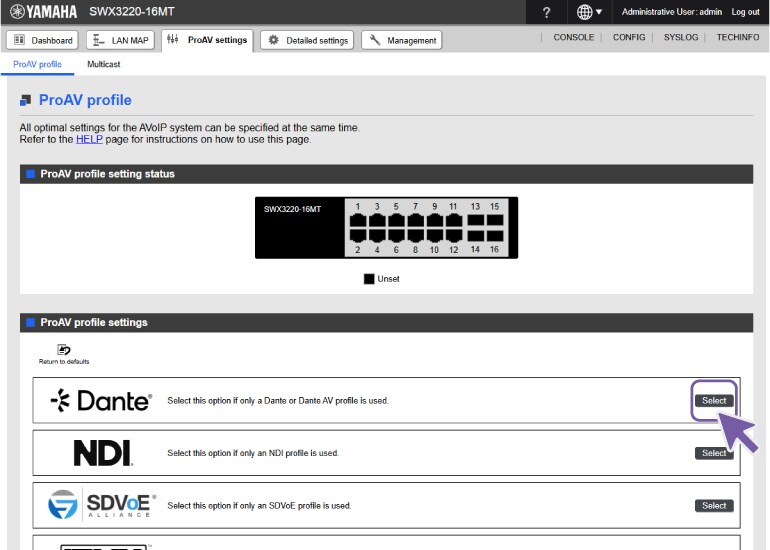

Étape 2 : Dans les paramètres ProAV, sélectionnez « Dante » et cliquez sur Appliquer.
-

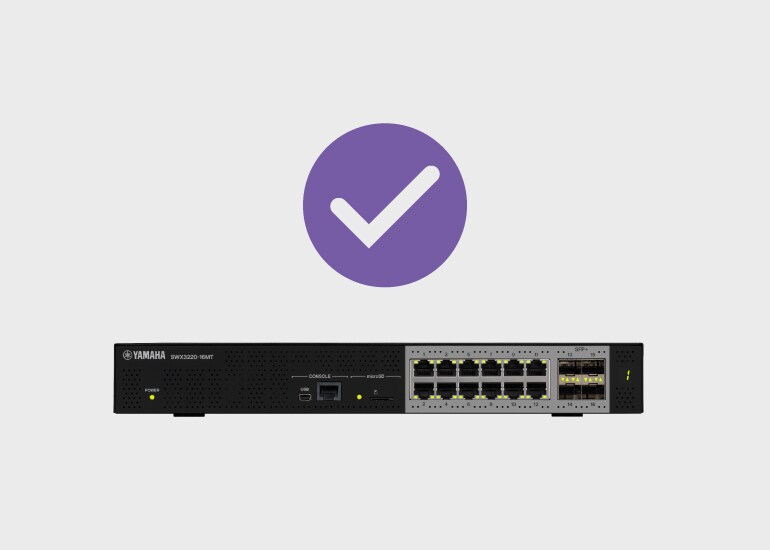

L’optimisation Dante est terminée !
Choisir le commutateur adapté à vos besoins
1. Vérifiez le nombre d’appareils que vous allez connecter
Exemple : Vous souhaitez connecter huit appareils.
2. Vérifiez si l’un de ces appareils prend en charge le PoE
Si vous n’utilisez pas d’appareils PoE, passez à l’étape 3
Si vous utilisez des appareils PoE, additionnez les besoins en puissance individuels de chaque appareil.
Exemple : 15 W+15 W+15 W+15 W+15 W+0 W+0 W+0 W = Total 75 W
Exemple : Pour huit appareils nécessitant une puissance totale de 75 W, le SWX2210P-10G (8 ports PoE, max. 124 W) est le plus adapté.
| Number of PoE ports | Managed switch (Maximum PoE Power Budget) |
|---|---|
| 24 | SWX2310P-28GT (370 W) |
| 8 | SWR2311P-10G (240 W) |
| SWX2210P-10G (124 W) |
3. Si etherCON n’est pas requis, sélectionnez dans la liste ci-dessous.
Exemple : Pour connecter huit appareils, le SWR2310-10G serait le meilleur choix.
| Number of Downlink ports | Managed switch |
|---|---|
| 24 | SWR2310-28GT |
| 16 | SWR2310-18GT |
| 8 | SWR2310-10G |
4. Si etherCON est requis (*Sélectionnez parmi ces appareils lorsque des reconnexions fréquentes de câble sont prévues, par exemple dans des installations temporaires.)
La série SWP2 est recommandée pour les configurations à plusieurs commutateurs.
La série SWP1 est recommandée pour les configurations à un seul commutateur.
*SMF et MMF dans le numéro de modèle indiquent le type de fibre optique pris en charge. SMF prend en charge jusqu’à 10 km, MMF jusqu’à 300 m.
| Number of PoE ports | Number of Downlink ports | |
|---|---|---|
| 10G | 10 | SWP2-10SMF (Up to 10 Km Uplink connection) |
| SWP2-10MMF (Up to 300 m Uplink connection) | ||
| 1G | 16 | SWP1-16MMF (Up to 300 m Uplink connection) |
| 8 | SWP1-8MMF (Up to 300 m Uplink connection) | |
| SWP1-8 |
Liste des appareils prenant en charge l’optimisation Dante simple (automatique)
| Category | Model name | Switch Firmware Version | Supported Yamaha Audio Devices | ||
|---|---|---|---|---|---|
| ADECIA | DME series | XMS series | |||
| RM-CR, RM-CG, RM-TT, RM-WAP, VXC2P, VXL1-16P | V3.1 or later | V3.1 or later | |||
| L3 managed |
SWX3220-30TCs | Rev.4.04.01 or later | Yes | Yes | Yes |
| SWX3220-16TMs | Rev.4.02.16 or later | Yes | Yes | Yes | |
| SWX3220-16MT | |||||
| L2 managed (RJ45) |
SWX2322P-30MC | Rev.2.08.01 or later | Yes | Yes | Yes |
| SWX2322P-16MT | Rev.2.06.16 or later | Yes | Yes | Yes | |
| SWX2320-16MT | Rev.2.05.16 or later | Yes | Yes | Yes | |
| SWX2310P-28GT | Rev.2.02.30 or later | Yes | Yes | Yes | |
| SWR2311P-10G | |||||
| SWR2310-28GT | Rev.2.04.17 or later | Yes | Yes | Yes | |
| SWR2310-18GT | |||||
| SWR2310-10G | |||||
| SWX2210P-10G | Rev.1.03.13 or later | Yes | Yes | Yes | |
| L2 managed (etherCON) |
SWP2-10MMF | Rev.2.03.21 or later | Yes | Yes | Yes |
| SWP2-10SMF | Not supported | Not supported | Not supported | Not supported | |
| SWP1-16MMF | Not supported | Not supported | Not supported | Not supported | |
| SWP1-8MMF | Not supported | Not supported | Not supported | Not supported | |
| SWP1-8 | Not supported | Not supported | Not supported | Not supported | |
| L2 unmanaged | SWR2100P-10G | Not supported | Not supported | Not supported | Not supported |
Liste des appareils prenant en charge l’optimisation Dante simple (manuelle)
| Category | Model name | Switch Firmware Version | ProAV profile |
|---|---|---|---|
| L3 managed |
SWX3220-30TCs | Rev.4.04.01 or later | Yes |
| SWX3220-16TMs | Rev.4.02.17 or later | Yes | |
| SWX3220-16MT | |||
| L2 managed (RJ45) |
SWX2322P-30MC | Rev.2.08.01 or later | Yes |
| SWX2322P-16MT | Rev.2.06.17 or later | Yes | |
| SWX2320-16MT | Rev.2.05.17 or later | Yes | |
| SWX2310P-28GT | Rev.2.02.31 or later | Yes | |
| SWR2311P-10G | |||
| SWR2310-28GT | Rev.2.04.18 or later | Yes | |
| SWR2310-18GT | |||
| SWR2310-10G | |||
| SWX2210P-10G | Rev.1.03.14 or later | Yes | |
| L2 managed (etherCON) |
SWP2-10MMF | No | No |
| SWP2-10SMF | |||
| SWP1-16MMF | Not supported | Not supported | |
| SWP1-8MMF | Not supported | Not supported | |
| SWP1-8 | Not supported | Not supported | |
| L2 unmanaged | SWR2100P-10G | Not supported | Not supported |
