Le commutateur L3 standard et le commutateur L2 intelligent sont dotés d'un port 10 Gigabit/Multigigabit pour répondre de manière flexible aux besoins variés des grands réseaux.
Gamme de produits
SWR2310-28GTL2 Switch
L2 intelligent RJ45 switch with 28 ports
- Available ports: 24 LAN ports and 4 SFP+ slots
- In-build RADIUS server for advanced security management
- Yamaha LAN Monitor supported
SWR2310-18GTL2 Switch
L2 intelligent RJ45 switch with 18 ports
- Available ports: 16 LAN ports and 2 SFP+ slots
- In-build RADIUS server for advanced security management
- Yamaha LAN Monitor supported
SWR2310-10GL2 Switch
L2 intelligent RJ45 switch with 10 ports
- Available ports: 8 LAN ports and 2 SFP slots
- In-build RADIUS server for advanced security management
- Yamaha LAN Monitor supported
Options
SFP-SWRT-LRModule SFP
Module SFP+ pour réseau audio 10Gbps
- Distance de transmission maximale : 10 km*
- Câbles compatibles : Fibre optique monomode (9/125μm)
- Normes réglementaires : IEEE802.3ae, 10GBASE-LR
- Connecteur : connecteur LC à 2 broches
- Longueur d'onde optique : 1 310 nm
- Disponible pour SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
- *La performance du produit peut ne pas être conforme aux spécifications si la fibre optique ou le raccord sont insuffisants.
SFP-SWRT-SRModule SFP+
Module SFP+ pour réseau audio 10Gbps
- Distance de transmission maximale : OM1 (62,5/125μm) : 33m, OM2 (50/125μm) : 82m, OM3 (50/125μm) : 300m, OM4 (50/125μm) : 400m
- Câbles compatibles : Fibre optique multimode (50/125μm, 62,5/125μm)
- Normes réglementaires : IEEE802.3ae, 10GBASE-SR
- Connecteur : connecteur LC à 2 broches
- Longueur d'onde optique : 850nm
- Disponible pour SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
SFP-SWRG-LX
Module SFP pour les commutateurs de la série SWR
- Distance de transmission maximale : 10 km*
- Câbles compatibles : Fibre optique monomode (9/125μm)
- Normes réglementaires : IEEE802.3z, 1000BASE-LX
- Connecteur : connecteur LC à 2 broches
- Longueur d'onde optique : 1 310 nm
- Disponible pour SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
- *La performance du produit peut ne pas être conforme aux spécifications si la fibre optique ou le raccord sont insuffisants.
SFP-SWRG-SX
Module SFP pour les commutateurs de la série SWR
- Distance de transmission maximale : 550m (50/125μm) / 300m (62.5/125μm)*
- Câbles compatibles : Fibre optique multimode (50/125μm, 62,5/125μm)
- Normes réglementaires : IEEE802.3z, 1000BASE-SX
- Connecteur : connecteur LC à 2 broches
- Longueur d'onde optique : 850nm
- Disponible pour SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
- *La performance du produit peut ne pas être conforme aux spécifications si la fibre optique ou le raccord sont insuffisants.
DAC-SWRT-3M
Câble à attachement direct pour réseau audio 10Gbps
- Câble Twinax 30AWG, passif
- Longueur du câble : 3m
- Disponible pour SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
DAC-SWRT-1M
Câble à attache directe (DAC) pour réseau audio 10Gbps
- Câble Twinax 30AWG, passif
- Longueur du câble : 1m
- Disponible pour SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
RK-SWR
Accessoire de montage en rack pour les commutateurs de la série SWR
- Dimensions : L 482,6 mm x P 300 mm x H 44mm
- Poids : 1,7kg
- Disponible pour SWR2311P-10G, SWR2310-10G, SWX2210P-10G, SWR2100P-10G
WK-SWR
Accessoire de montage mural pour les commutateurs de la série SWR
- Dimensions : L 249 mm x P 3,3 mm x H 270 mm
- Poids : 0,37kg
- Disponible pour SWR2311P-10G / SWR2310-10G / SWR2310-18GT / SWX2210P-10G / SWX2100P-10G
- Les commutateurs peuvent être montés sur un mur ou un plafond d'une hauteur inférieure ou égale à 2 m*
- *Ne pas installer les ports LAN vers le haut.
Fonctionnalités
Fonctionnement intelligent et sûr du système Dante pour les grandes installations
La gamme de commutateurs Yamaha SWR, qui comprend des commutateurs L2 de hautes performances pour les installations fixes, propose un grand nombre de modèles pour un grand nombre d'applications. En plus de la fonctionnalité VLAN, les SWR2310-28GT et SWR2310-18GT offrent un nombre élevé de ports et des caractéristiques telles que des ports uplink 10G pour la transmission longue distance de données multicanales à 96 kHz, ce qui en fait des choix idéaux pour un fonctionnement sûr et stable de la dorsale dans les systèmes à grande échelle. Comme pour les autres commutateurs SWR/SWP, le logiciel Yamaha LAN Monitor offre un contrôle visuel clair de l'état du système, ce qui facilite la configuration du système Dante.

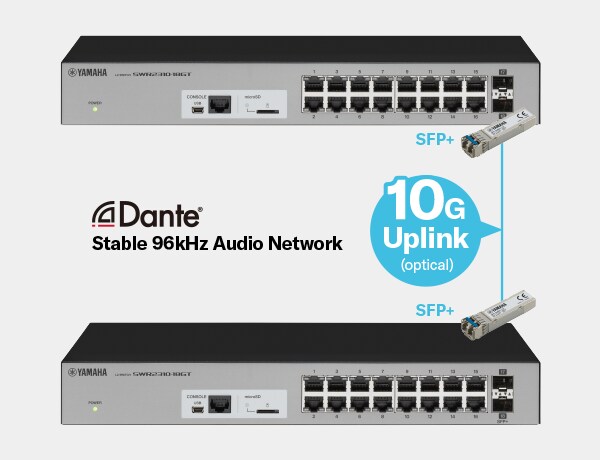

10Gbps Supported Multi-port Models for Solid Backbone Performance
With high port counts and 10G uplink ports that can be used to transfer multichannel 96 kHz data over extended distances, the SWR2310-28GT and SWR2310-18GT switches have been designed to support safe, stable network operation in system backbone applications. Optional SFP-SWRT-SR and SFP-SWRT-LR small form-factor pluggable modules allow reliable long-distance communication of multiple channels of 96 kHz audio data, up to a maximum of 10 kilometers with the SFP-SWRT-LR, significantly enhancing performance, dependability, and flexibility for commercial installations, theaters, stadiums, and other large-scale installations.

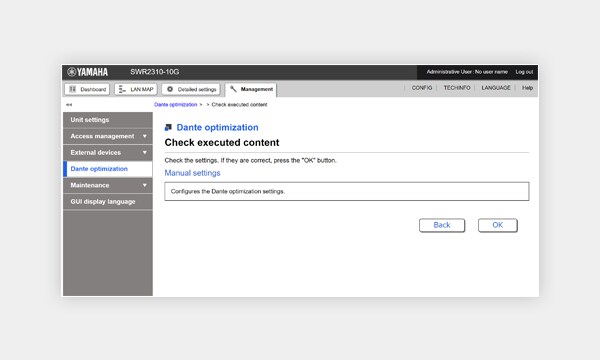

One-click Dante Optimization
IGMP and QoS settings for SWR series switches can be automatically optimized for Dante network operation by simply clicking the “Dante optimization” button in the web-based GUI. These network settings are not critical in simple systems, but proper configuration is essential to ensure maximum stability in larger Dante networks.

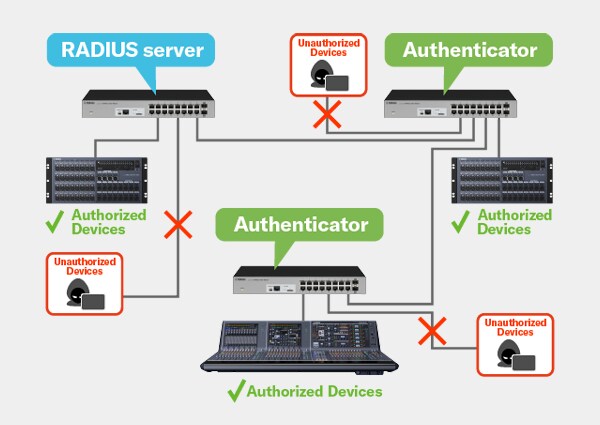

Intelligent Security Management
Augmenting the VLAN functionality included in the SWR2310 series is built-in RADIUS server function. By setting up one switch as a RADIUS server and linking other switches to it, unauthorized network access can be effectively blocked for enhanced security, even in complex large-scale installations. Device authentication can be set up quickly and easily via a web-based GUI.

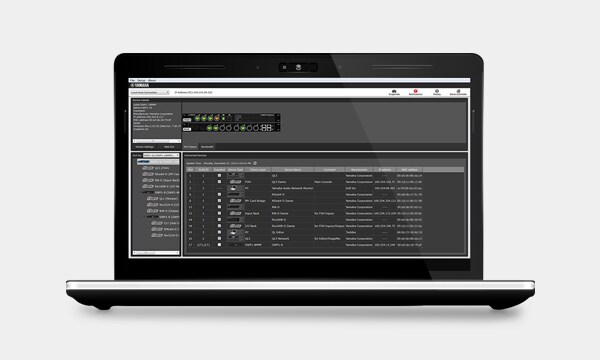

Visibilité du réseau et gestion intelligente (Yamaha LAN Monitor)
La gestion efficace du réseau Dante repose sur un ensemble de paramètres tels que le trafic réseau, l'état du commutateur et les informations sur chacun des appareils Dante. Utilisée avec les commutateurs de la série SWP/SWR/SWX, le logiciel dédié Yamaha LAN Monitor pour les ordinateurs Windows fournit sur un seul écran une vue complète de tous les paramètres nécessaires. C’est ce type de présentation graphique qu’on qualifie de « visibilité du réseau ». Vous pouvez même prendre un instantané de l'état normal du réseau et définir une alarme qui vous prévient au moindre changement de l'un des paramètres, pour permettre d’identifier et de résoudre rapidement et facilement les problèmes. On peut aussi lancer l’application Dante Controller d’un seul clic à partir de Yamaha LAN Monitor, ce qui constitue une solution réseau Dante complète sur un seul ordinateur.
Options for Flexible System Design and Installation
A number of options are available for the SWR series, including rack-mount and wall-mount brackets that facilitate mounting in a variety of locations, and SFP modules that allow long-distance communication for flexible overall system setup and installation. The chart below lists the options that are available for each SWR switch model.
| Accessories → Switches ↓ |
SFP-SWRT-LR (SFP+ module) |
SFP-SWRT-SR (SFP+ module) |
SFP-SWRG-LX (SFP module) |
SFP-SWRG-SX (SFP module) |
DAC-SWRT-3M (Direct Attached Cable) |
DAC-SWRT-1M (Direct Attached Cable) |
RK-SWR (Rack-mount) |
WK-SWR (Wall-mount) |
|---|---|---|---|---|---|---|---|---|
| SWX3220-16TMs | ||||||||
| SWX3220-16MT | ||||||||
| SWX2322P-16MT | ||||||||
| SWX2320-16MT | ||||||||
SWX2310P-28GT |
||||||||
| SWR2310-28GT | ||||||||
| SWR2310-18GT | ||||||||
| SWR2310-10G | ||||||||
| SWR2311P-10G | ||||||||
| SWX2210P-10G | ||||||||
| SWR2100P-10G | ||||||||
| SWR2100P-5G |
* Rack-mount brackets are included in SWR2310-18GT / SWR2310-28GT
-
Rack-mount installation (SWR2310-10G + RK-SWR)
-
Wall-mount installation (SWR2310-18GT + WK-SWR)
* With WK-SWR the unit is mountable on the wall or ceiling with a height of 2m or less
* Do not install with the LAN ports facing upward or downward
Systèmes
System Example
- This sample system for a conference room includes a remote conferencing system, built around a digital signal processor, which allows conferences to be shared with remote locations.
- By networking from input to output, administrative operation performance improves, such as management from setting change to troubleshooting with one PC.
- This system has been designed to provide optimum sound for meetings and conferences, making use of the excellent projection provided by the VXL1-16P to ensure ample volume and clarity right to the back of the room.
- By setting up one switch as a RADIUS server and linking other switches, unauthorized network access can be effectively blocked for enhanced security.
